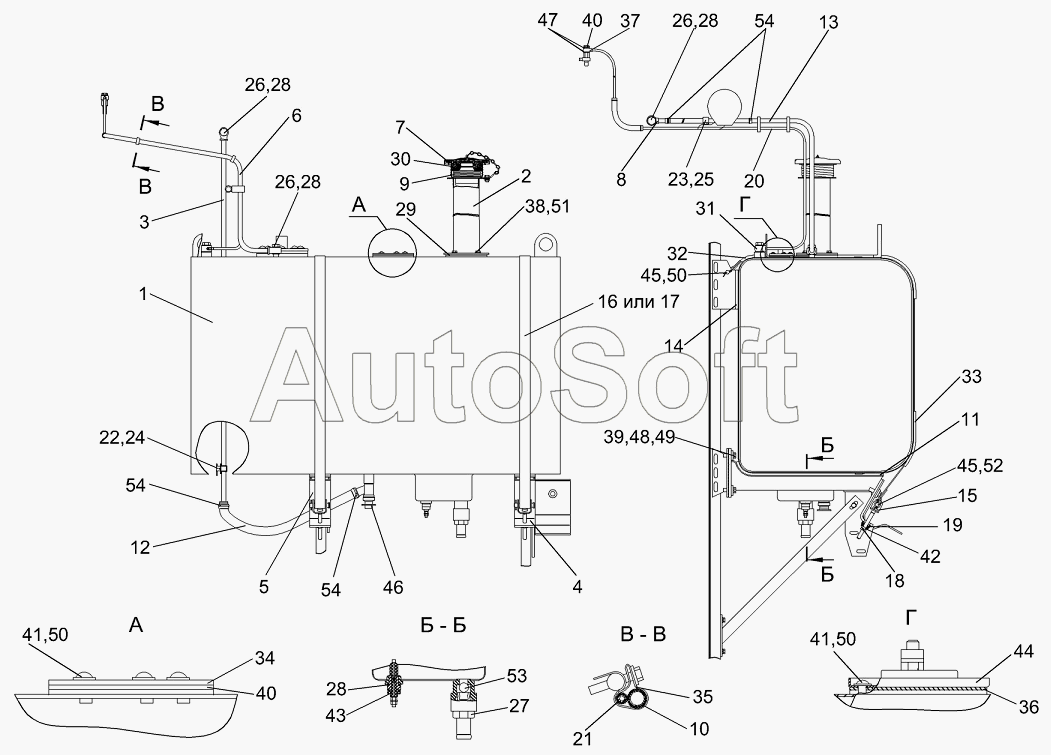

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Бак топливный КЗК 0126000В
/78.gif)
41
41
27
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
40
26
26
26
42
43
44
45
45
46
47
48
49
50
50
50
51
52
53
54
54
54
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0126000В | К***В | Установка бака топливного | |
| КЗК0126330 | К***0 | Топливопровод сливной | |
| КЗР0700800-05 | К***5 | Хомут | |
| КЗР0700800-07 | К***7 | Хомут | |
| 1 | К***В | Бак топливный | |
| 2 | К***Б | Горловина | |
| 3 | К***Б | Топливопровод заборный | |
| 4 | К***0 | Опора | |
| 5 | К***1 | Опора | |
| 6 | К***0 | Топливопровод сливной | |
| 7 | К***0 | Крышка | |
| 8 | У***0 | Штуцер | |
| 9 | 1***6 | Фильтр 1606 | |
| 10 | К***1 | Рукав | |
| 11 | К***А | Прокладка | |
| 12 | К***5 | Рукав | |
| 13 | К***6 | Рукав 12х20-1,6-10362 | |
| 14 | К***7 | Прокладка | |
| 15 | К***А | Кронштейн | |
| 16 | К***В | Хомут | |
| 17 | К***1 | Хомут | |
| 18 | К***5 | Болт | |
| 19 | К***6 | Шайба сферическая | |
| 20 | К***5 | Трубка | |
| 21 | К***1 | Прокладка | |
| 22 | К***5 | Уплотнитель | |
| 23 | К***4 | Уплотнитель | |
| 24 | К***5 | Каркас хомута | |
| 25 | К***7 | Каркас хомута | |
| 26 | К***А | Болт специальный | |
| 27 | М***2 | Штуцер | |
| 28 | У***1 | Шайба | |
| 29 | У***5 | Прокладка | |
| 30 | У***2 | Пружина | |
| 31 | У***4 | Угольник поворотный | |
| 32 | У***2 | Уплотнитель | |
| 33 | У***3 | Уплотнитель | |
| 34 | У***1 | Фланец | |
| 35 | А***0 | Хомут стяжной | |
| 36 | 2***6 | Прокладка | |
| 37 | 3***Б | Угольник поворотный | |
| 38 | Б***6 | Болт М8-6ех20-7796 | |
| 39 | Б***6 | Болт М10-6ех30-7796 | |
| 40 | Б***7 | Болт штуцера 36-1104787 | |
| 41 | В***3 | Винт ВМ5-6ех14-17473 | |
| 42 | Г***6 | Гайка М10-6G-2526 | |
| 43 | 1***0 | Датчик наличия воды | |
| 44 | Д***3 | Датчик | |
| 45 | О***0 | Ось 6-12 b12х55-9650 | |
| 46 | В***0 | Кран | |
| 47 | 3***8 | Прокладка 36-1104788 | |
| 48 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 49 | Ш***8 | Шайба А.10.01-6958 | |
| 50 | Ш***1 | Шайба С.5.01-11371 | |
| 51 | Ш***1 | Шайба С.8.01-11371 | |
| 52 | Ш***7 | Шплинт 3,2х18-397 | |
| 53 | 1***2 | Шарик | |
| 54 | T***2 | Хомут червячный |
