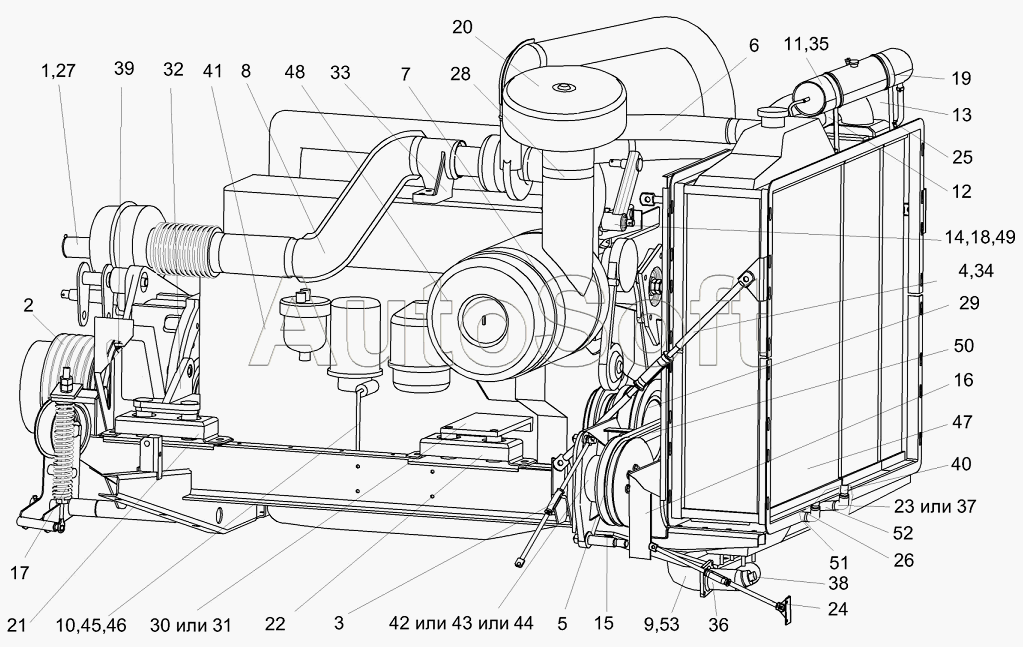

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Установка дизеля Д-260.4-435 КЗК 0106000А (лист 1)
/79.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0106000А | К***А | Установка дизеля Д-260.4-435 | |
| 1 | К***0 | Труба выхлопная | |
| 2 | К***А | Главный привод | |
| 3 | К***1 | Растяжка | |
| 4 | К***2 | Растяжка | |
| 5 | К***0 | Привод насоса | |
| 6 | К***0 | Труба водяная | |
| 7 | К***Б | Хомут | |
| 8 | К***А | Труба | |
| 9 | К***А | Труба водяная нижняя | |
| 10 | К***0 | Маслопровод | |
| 11 | К***0 | Бачок расширительный | |
| 12 | К***0 | Кронштейн | |
| 13 | К***0 | Кронштейн | |
| 14 | К***А | Рычаг | |
| 15 | К***А | Кронштейн | |
| 16 | К***В | Проставка | |
| 17 | К***0 | Привод гидронасоса | |
| 18 | К***2 | Пружина | |
| 19 | К***0 | Хомут | |
| 20 | К***0 | Воздухозаборник вращающийся | |
| 21 | У***0 | Амортизатор | |
| 22 | У***0 | Амортизатор | |
| 23 | У***0 | Угольник вчертный | |
| 24 | У***1 | Растяжка | |
| 25 | У***А | Скоба | |
| 26 | А***0 | Хомут стяжной | |
| 27 | А***0 | Хомут стяжной | |
| 28 | 7***0 | Хомут | |
| 29 | К***3 | Шкив | |
| 30 | К***7 | Кронштейн | |
| 31 | К***1 | Кронштейн | |
| 32 | К***6 | Кронштейн | |
| 33 | К***7 | Патрубок | |
| 34 | К***А | Кронштейн | |
| 35 | К***7 | Опора | |
| 36 | У***3 | Патрубок | |
| 37 | У***1 | Угольник ввертный | |
| 38 | У***1 | Штуцер | |
| 39 | У***3 | Штуцер | |
| 40 | У***2 | Гайка накидная | |
| 41 | Д***5 | Дизель | |
| 42 | Н***4 | Насос шестеренный НШ32М-4 | |
| 43 | Н***4 | Насос шестеренный | |
| 44 | Н***3 | Насос шестеренный | |
| 45 | 3***7 | Болт штуцера | |
| 46 | 3***8 | Прокладка 36-1104788 | |
| 47 | 2***2 | Блок радиаторов 250.13.000-02 | |
| 48 | 2***1 | Воздухоочиститель | |
| 49 | М***3 | Масленка 1.2-19853 | |
| 50 | S***0 | Ремень | |
| 51 | Р***в | Рукав | |
| 52 | Р***в | Рукав | |
| 53 | 6***2 | Рукав-деталь 60-71-150-0,2 2 |
