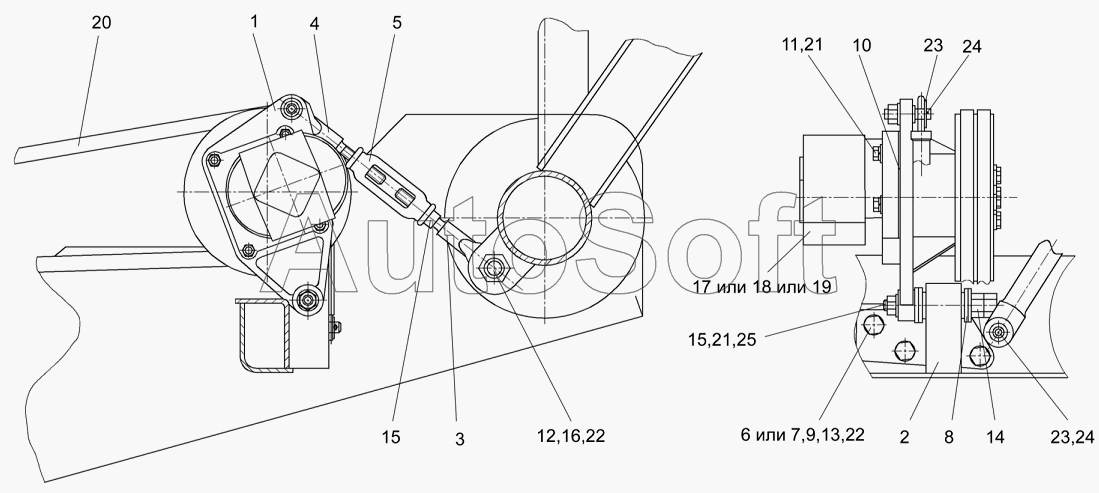

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Установка привода насоса шестеренного НШ-32 КЗК 0106350
/87.gif)
13
25
24
24
23
23
22
22
21
21
20
19
18
17
16
15
15
14
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0106330А-01 | К***1 | Растяжка | |
| 1 | К***0 | Привод насоса | |
| 2 | К***А | Кронштейн | |
| 3 | К***2 | Зацеп | |
| 4 | К***3 | Зацеп | |
| 5 | А***1 | Стяжка | |
| 6 | К***9 | Шайба | |
| 7 | К***А | Шайба | |
| 8 | К***Б | Прокладка | |
| 9 | К***Б | Шайба регулировочная | |
| 10 | К***1 | Прокладка | |
| 11 | Б***6 | Болт М10-6ех35-7796 | |
| 12 | Б***6 | Болт М12-6ех30-7796 | |
| 13 | Б***6 | Болт | |
| 14 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 15 | Г***5 | Гайка М10-6G-5915 | |
| 16 | Г***5 | Гайка М12-6G-5915 | |
| 17 | Н***4 | Насос шестеренный НШ32М-4 | |
| 18 | Н***4 | Насос шестеренный | |
| 19 | Н***3 | Насос шестеренный | |
| 20 | S***0 | Ремень | |
| 21 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 23 | Ш***1 | Шайба 8.01-11371 | |
| 24 | Ш***7 | Шплинт 3,2х20-397 | |
| 25 | Ш***4 | Шпилька М10-6ех32-22034 |
