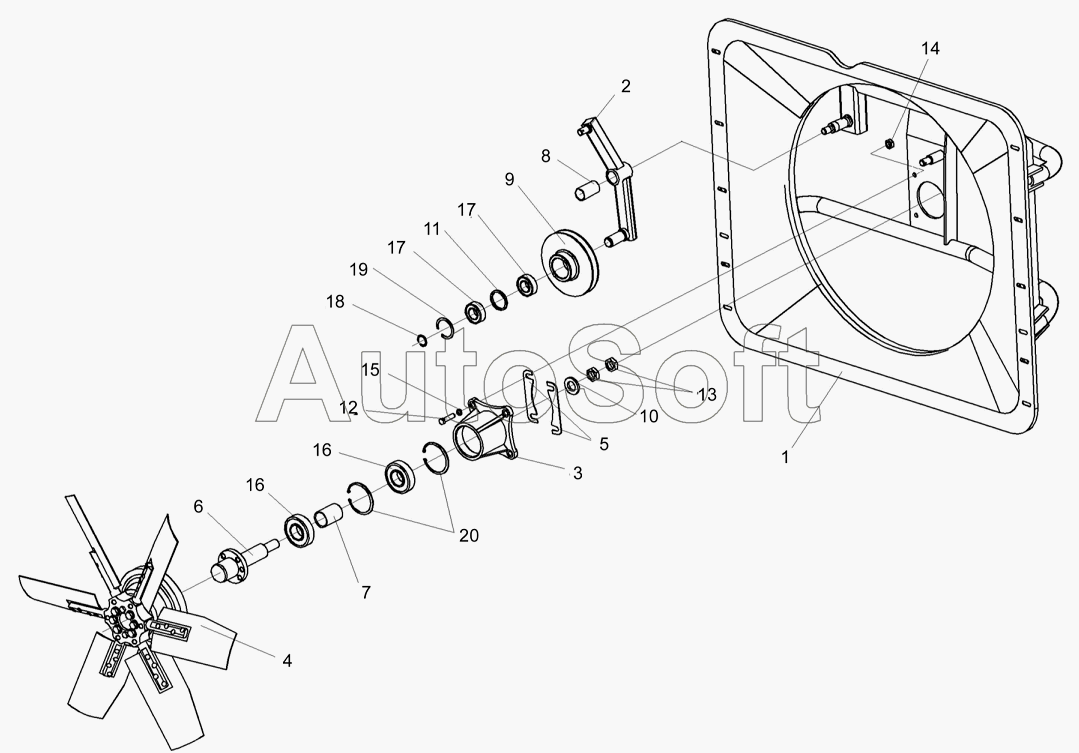

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Привод вентилятора КЗК 0106020А
/89.gif)
8
20
19
18
17
17
16
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0106020А | К***А | Привод вентилятора | |
| КЗК0106360 | К***0 | Корпус | |
| КЗК0106370 | К***0 | Привод вентилятора | |
| КЗК0106520 | К***0 | Шкив натяжной | |
| КЗК0106700А | К***А | Рычаг | |
| 1 | К***А | Корпус | |
| 2 | К***А | Рычаг | |
| 3 | К***4 | Корпус | |
| 4 | К***0 | Вентилятор | |
| 5 | К***8 | Прокладка регулировочная | |
| 6 | К***6 | Вал | |
| 7 | К***4 | Втулка | |
| 8 | К***1 | Втулка | |
| 9 | К***2 | Шкив натяжной | |
| 10 | У***5 | Шайба | |
| 11 | 6***0 | Кольцо распорное | |
| 12 | Б***6 | Болт М10-6ех40 – 7796 | |
| 13 | Г***6 | Гайка М22LHх1,5 – 2526 | |
| 14 | Г***5 | Гайка М10-6G-5915 | |
| 15 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 16 | 1***2 | Подшипник 180307 С17-8882 | |
| 17 | 1***2 | Подшипник 180505 С17-8882 | |
| 18 | К***0 | Кольцо В25-13940 | |
| 19 | К***1 | Кольцо В52-13941 | |
| 20 | К***3 | Кольцо В80-13943 |
