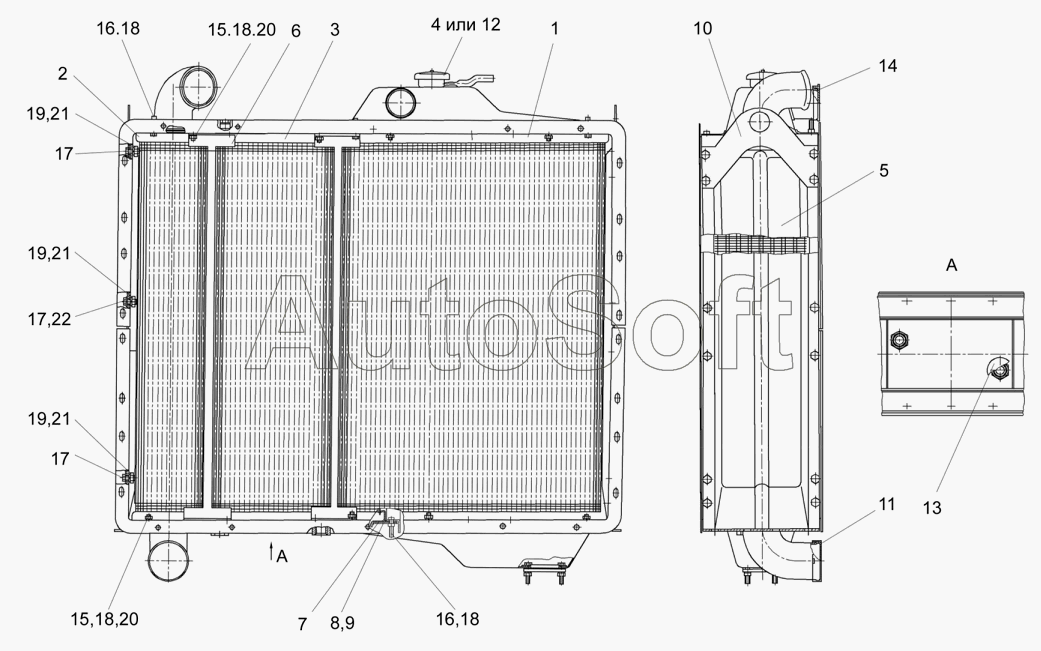

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Блок радиаторов 250.13.000-02
/94.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
17
18
18
18
18
19
19
19
20
20
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250.13.000-02 | 2***2 | Блок радиаторов 250.13.000-02 | |
| 1 | 2***2 | Секция водяная | |
| 2 | 2***1 | Секция ОНВ | |
| 3 | У***2 | Секция масляная | |
| 4 | А***1 | Пробка | |
| 5 | 2***1 | Стойка | |
| 6 | 2***1 | Щиток | |
| 7 | 2***4 | Прокладка | |
| 8 | 2***1 | Накладка | |
| 9 | 2***1 | Накладка | |
| 10 | 2***1 | Кронштейн | |
| 11 | 2***8 | Заглушка | |
| 12 | К***1 | Заглушка горловины радиаторов | |
| 13 | 1***П | Заглушка | |
| 14 | 8***1 | Заглушка | |
| 15 | Б***6 | Болт М8х25-7796 | |
| 16 | Б***6 | Болт М8х35-7796 | |
| 17 | Б***6 | Болт М10х25-7796 | |
| 18 | Г***5 | Гайка М8-5915 | |
| 19 | Г***5 | Гайка М10-5915 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 22 | Ш***1 | Шайба С10.01-11371 |
