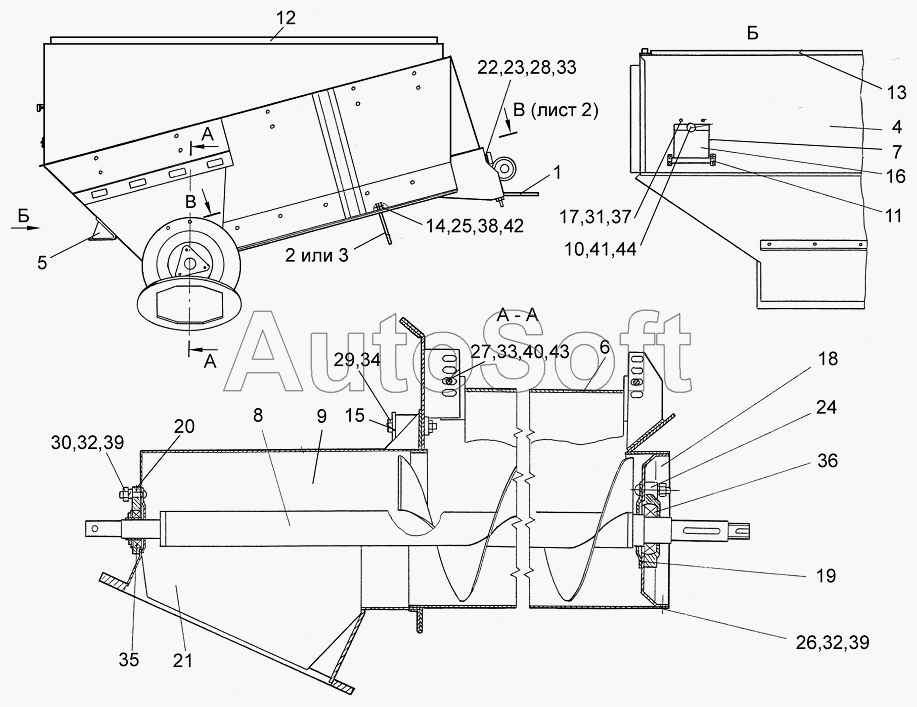

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Бункер зерновой КЗК 0203000В (лист 1)
/11.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0203000В | К***В | Бункер зерновой | |
| 1 | К***А | Настил | |
| 2 | К***А | Фартук | |
| 3 | К***0 | Фартук | |
| 4 | К***Г | Бункер | |
| 5 | К***В | Балка | |
| 6 | К***0 | Ограждение | |
| 7 | К***0 | Пробоотборник | |
| 8 | К***0 | Шнек горизонтальный | |
| 9 | К***0 | Камера переходная | |
| 10 | А***1 | Винт кожуха | |
| 11 | К***0 | Основа | |
| 12 | К***6 | Прокладка | |
| 13 | К***1 | Прокладка | |
| 14 | К***А | Планка | |
| 15 | К***А | Шайба | |
| 16 | К***А | Клапан | |
| 17 | К***8 | Пластина | |
| 18 | К***9 | Фланец | |
| 19 | К***1 | Крышка | |
| 20 | К***6 | Корпус подшипника | |
| 21 | К***4 | Крышка | |
| 22 | К***1 | Прокладка | |
| 23 | К***5 | Шайба пружинная | |
| 24 | К***3 | Корпус | |
| 25 | Б***6 | Болт М8-6ех16-7796 | |
| 26 | Б***6 | Болт М10-6ех20-7796 | |
| 27 | Б***6 | Болт М12-6ех35-7796 | |
| 28 | Б***6 | Болт М12-6ех50-7796 | |
| 29 | Б***6 | Болт М16-6ех100-7796 | |
| 30 | Б***2 | Болт М10-6ех35-7802 | |
| 31 | Г***5 | Гайка M6-6G-5915 | |
| 32 | Г***5 | Гайка M10-6G-5915 | |
| 33 | Г***5 | Гайка M12-6G-5915 | |
| 34 | Г***5 | Гайка M16-6G-5915 | |
| 35 | 1***7 | Подшипник | |
| 36 | 1***7 | Подшипник | |
| 37 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 41 | Ш***1 | Шайба С.6.01-11371 | |
| 42 | Ш***1 | Шайба С.8.01-11371 | |
| 43 | Ш***1 | Шайба С.12.01-11371 | |
| 44 | Ш***7 | Шплинт 1,6х16-397 |
