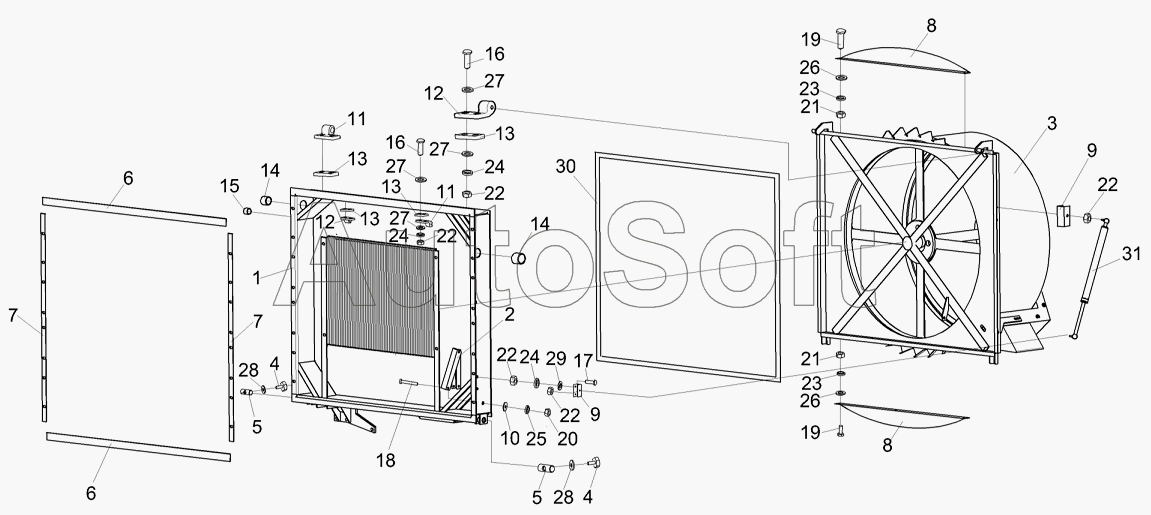

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Воздухозаборник КЗК 0112000А (лист 2)
/96.gif)
16
16
31
30
29
28
28
27
27
27
27
26
26
25
24
24
24
23
23
22
22
22
22
22
21
21
20
19
19
18
17
15
14
14
13
13
13
13
12
12
11
11
10
9
9
8
8
7
7
6
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0112000А | К***А | Воздухозаборник | |
| 1 | К***А | Корпус | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Экран вращающийся | |
| 4 | С***0 | Ручка | |
| 5 | К***8 | Ось | |
| 6 | К***1 | Прокладка | |
| 7 | К***2 | Прокладка | |
| 8 | К***4 | Стенка | |
| 9 | К***6 | Кронштейн | |
| 10 | К***5 | Шайба | |
| 11 | Р***Б | Петля | |
| 12 | Р***1 | Петля | |
| 13 | Р***9 | Планка | |
| 14 | 5***0 | Втулка | |
| 15 | К***1 | Втулка | |
| 16 | Б***6 | Болт М8-6ех30-7796 | |
| 17 | Б***6 | Болт М8-6ех20-7796 | |
| 18 | Б***6 | Болт М10-6ех55-7796 | |
| 19 | Б***8 | Болт М6-6ех16-7798 | |
| 20 | Г***6 | Гайка М10-6G-2526 | |
| 21 | Г***5 | Гайка М6-6G-5915 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***8 | Шайба | |
| 27 | Ш***8 | Шайба | |
| 28 | Ш***8 | Шайба А12.01-6958 | |
| 29 | Ш***1 | Шайба С.8.01-11371 | |
| 30 | П***8 | Профиль Т8 | |
| 31 | 1***0 | Пружина газовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
