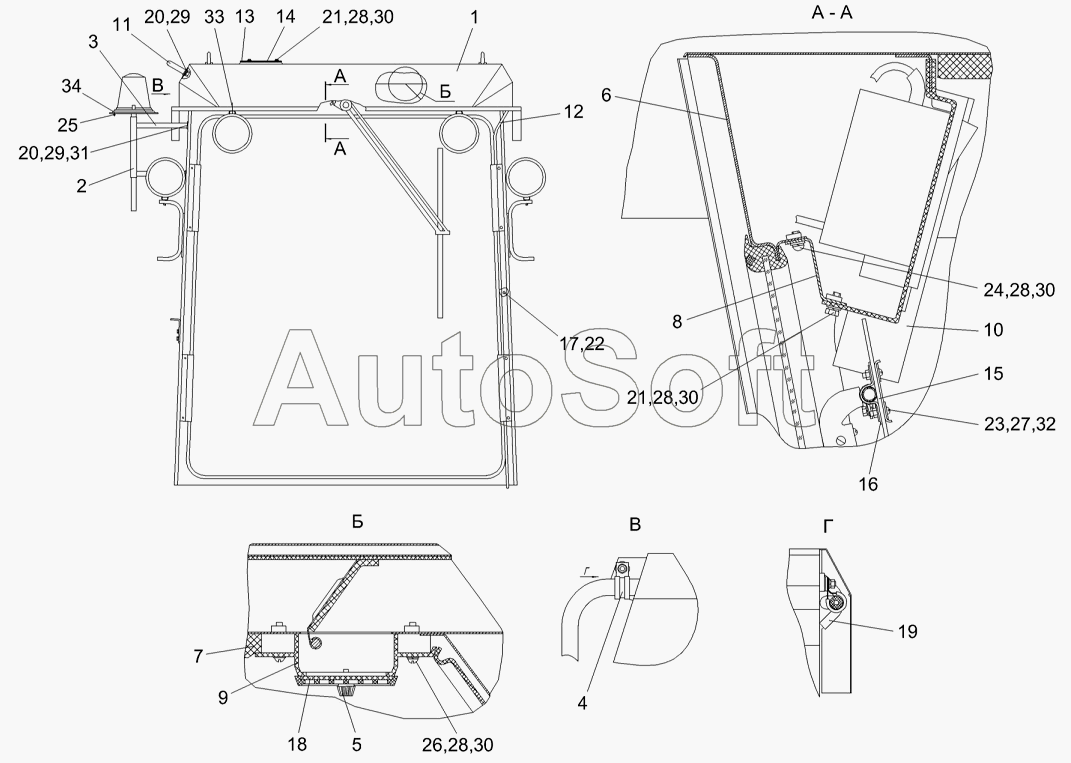

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Кабина КЗК 0120000 (вид спереди)
/137.gif)
26
18
19
20
20
21
21
22
23
24
25
17
27
28
28
28
28
29
29
30
30
30
30
31
32
33
34
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0120000 | К***0 | Кабина | |
| 1 | К***0 | Крыша | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Кронштейн | |
| 4 | К***3 | Хомут | |
| 5 | Р***0 | Ручка | |
| 6 | У***2 | Каркас кабины | |
| 7 | У***Б | Обивка | |
| 8 | У***0 | Уголок | |
| 9 | У***0 | Клапан | |
| 10 | У***1 | Крышка | |
| 11 | У***0 | Поручень | |
| 12 | К***2 | Шланг | |
| 13 | К***4 | Прокладка | |
| 14 | К***6 | Заглушка | |
| 15 | К***9 | Швеллер | |
| 16 | К***1 | Накладка | |
| 17 | У***4 | Уголок | |
| 18 | У***6 | Молдинг | |
| 19 | У***7 | Уплотнение | |
| 20 | Б***6 | Болт М8-6ех25-7796 | |
| 21 | Б***8 | Болт М6-6ех20-7798 | |
| 22 | В***1 | Винт 4х14.01-10621 | |
| 23 | В***3 | Винт В.М4-6ех18-17473 | |
| 24 | В***3 | Винт В.М6-6ех12-17473 | |
| 25 | В***3 | Винт В.М6-6ех20-17473 | |
| 26 | В***3 | Винт В.М6-6ех30-17473 | |
| 27 | Г***7 | Гайка М4-6G-5927 | |
| 28 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 8.65Г-6402 | |
| 30 | Ш***1 | Шайба С.6.01-11371 | |
| 31 | Ш***1 | Шайба С.8.01-11371 | |
| 32 | Ш***8 | Шайба А5.01-6958 | |
| 33 | Ш***8 | Шайба | |
| 34 | М***0 | Маяк сигнальный |
