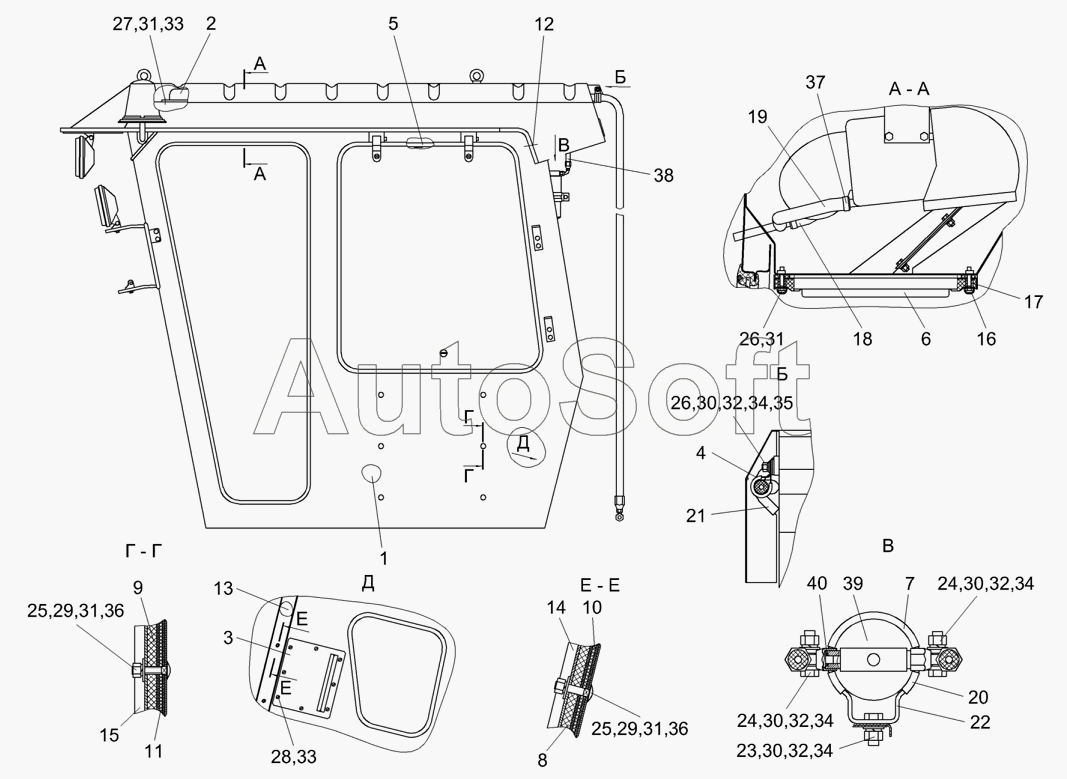

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Кабина КЗК 0120000 (вид слева)
/138.gif)
31
31
31
31
21
22
23
24
24
25
25
26
26
27
28
29
29
30
30
30
30
20
32
32
32
32
33
33
34
34
34
34
35
36
36
37
38
39
40
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0120000 | К***0 | Кабина | |
| 1 | К***0 | Дверь | |
| 2 | К***0 | Блок испарительный | |
| 3 | К***0 | Крышка | |
| 4 | К***7 | Хомут | |
| 5 | У***0 | Крышка | |
| 6 | У***0 | Воздуховод | |
| 7 | У***0 | Хомут | |
| 8 | К***3 | Облицовка | |
| 9 | К***8 | Облицовка | |
| 10 | К***9 | Облицовка | |
| 11 | К***1 | Облицовка | |
| 12 | К***3 | Заглушка | |
| 13 | К***5 | Облицовка | |
| 14 | К***7 | Швеллер | |
| 15 | К***8 | Швеллер | |
| 16 | А***7 | Колпачок | |
| 17 | Р***6 | Втулка | |
| 18 | У***5 | Шланг | |
| 19 | У***6 | Шланг | |
| 20 | У***6 | Уплотнитель | |
| 21 | У***7 | Уплотнение | |
| 22 | У***5 | Скоба | |
| 23 | Б***6 | Болт М8-6ех25-7796 | |
| 24 | Б***6 | Болт М8-6ех35-7796 | |
| 25 | Б***2 | Болт М6-6ех25-7802 | |
| 26 | Б***2 | Болт М8-6ех20-7802 | |
| 27 | В***3 | Винт В.М6-6ех25-17473 | |
| 28 | В***3 | Винт В.М6-6ех30-17473 | |
| 29 | Г***5 | Гайка М6-6G-5915 | |
| 30 | Г***5 | Гайка М8-6G-5915 | |
| 31 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 8.65Г-6402 | |
| 33 | Ш***1 | Шайба С.6.01-11371 | |
| 34 | Ш***1 | Шайба С.8.01-11371 | |
| 35 | Ш***1 | Шайба С.12.01-11371 | |
| 36 | Ш***8 | Шайба | |
| 37 | T***2 | Хомут червячный | |
| 38 | B***1 | Шланг для хладагента | |
| 39 | Н***7 | Фильтр-ресивер-осушитель | |
| 40 | Н***5 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
