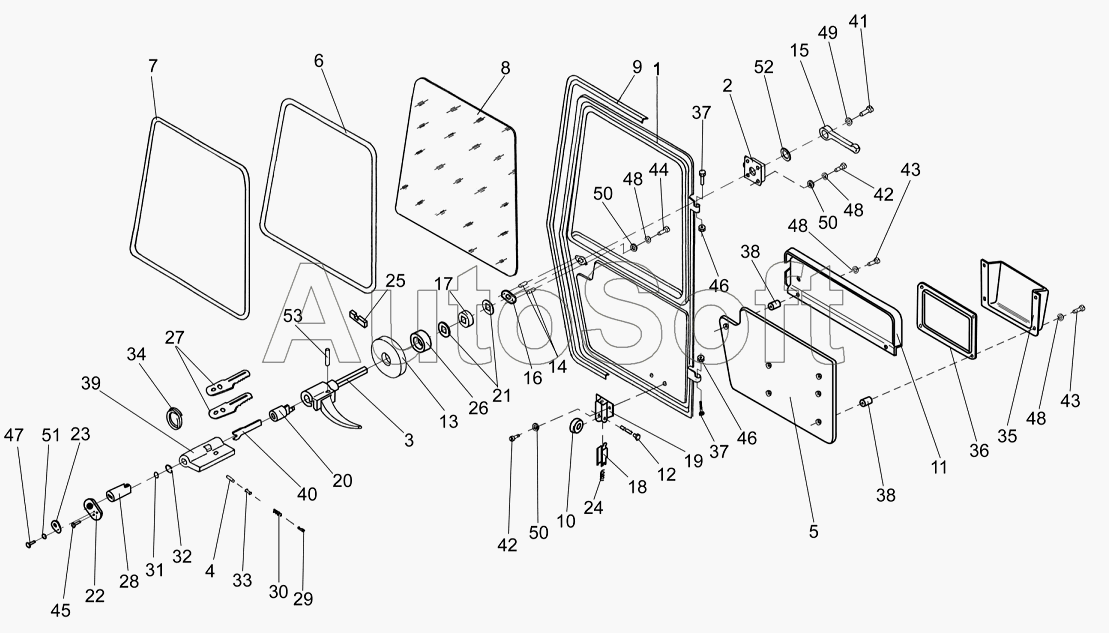

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Дверь кабины УЭС 0200240
/141.gif)
39
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
24
40
41
42
42
43
43
44
45
46
46
47
48
48
48
48
49
50
50
50
51
52
53
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-6708300 | 7***0 | Выключатель замка | |
| КЗК0120220 | К***0 | Дверь | |
| КИС0120100А | К***А | Облицовка с крышкой | |
| КИС0120360 | К***0 | Выключатель замка | |
| УЭС0200800 | У***0 | Фиксатор | |
| УЭС0201220 | У***0 | Ручка двери | |
| 1 | К***0 | Каркас двери | |
| 2 | У***0 | Замок двери | |
| 3 | К***1 | Ручка двери | |
| 4 | О***0 | Сувальда цилиндра | |
| 5 | К***Б | Облицовка двери | |
| 6 | У***1 | Уплотнитель стекол | |
| 7 | У***1 | Замок уплотнителя | |
| 8 | У***4 | Стекло | |
| 9 | У***5 | Уплотнитель двери | |
| 10 | У***2 | Ролик | |
| 11 | У***6 | Щиток | |
| 12 | У***9 | Палец | |
| 13 | У***3 | Фланец | |
| 14 | У***8 | Втулка | |
| 15 | У***6 | Рычаг | |
| 16 | У***1 | Прокладка | |
| 17 | У***2 | Прокладка | |
| 18 | У***2 | Вилка | |
| 19 | У***3 | Корпус | |
| 20 | К***Б | Цилиндр замка | |
| 21 | К***А | Шайба | |
| 22 | К***А | Облицовка | |
| 23 | К***1 | Крышка | |
| 24 | К***В | Пружина | |
| 25 | К***А | Фиксатор | |
| 26 | К***А | Втулка | |
| 27 | Н***1 | Ключ | |
| 28 | Н***2 | Цилиндр | |
| 29 | О***3 | Заглушка | |
| 30 | О***4 | Пружина | |
| 31 | О***8 | Шайба | |
| 32 | О***9 | Шайба стопорная | |
| 33 | О***1 | Сувальда корпуса | |
| 34 | О***3 | Кольцо | |
| 35 | Р***Б | Ящик | |
| 36 | Р***3 | Накладка | |
| 37 | Р***А | Болт | |
| 38 | Р***6 | Втулка | |
| 39 | 7***3 | Корпус цилиндра | |
| 40 | 7***4 | Пластина | |
| 41 | В***3 | Винт ВМ4-6Ех12-17473 | |
| 42 | В***3 | Винт ВМ6-6Ех18-17473 | |
| 43 | В***3 | Винт ВМ6-6Ех30-17473 | |
| 44 | В***3 | Винт ВМ6-6Ех40-17473 | |
| 45 | В***5 | Винт ВМ4-6Ех18-17475 | |
| 46 | Г***5 | Гайка М10-6G-5915 | |
| 47 | З***9 | Заклепка 2,5х5-10299 | |
| 48 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 49 | Ш***8 | Шайба А5.01-6958 | |
| 50 | Ш***8 | Шайба | |
| 51 | Ш***1 | Шайба 2,5.01-11371 | |
| 52 | Ш***1 | Шайба С12.01-11371 | |
| 53 | Ш***4 | Штифт 6М1х30-10774 |
