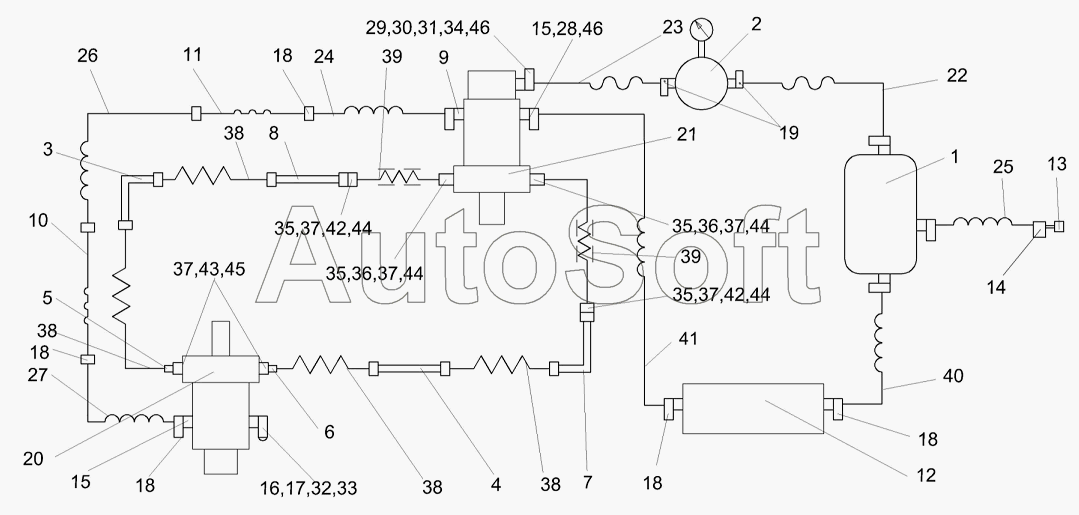

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Гидросистема привода ходовой части очистителя самоходного (схема гидравлическая соединений) КЗК 0100000Г.4.1
/153.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
35
36
36
37
37
37
37
37
38
38
38
38
39
39
40
41
42
42
43
44
44
44
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0100000Г.4.1 | К***1 | Гидросистема привода ходовой части очистителя самоходного | |
| 1 | К***0 | Бак масляный | |
| 2 | К***0 | Фильтр | |
| 3 | К***0 | Трубопровод | |
| 4 | К***1 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Угольник | |
| 7 | К***0 | Трубопровод | |
| 8 | К***0 | Трубопровод | |
| 9 | К***0 | Тройник | |
| 10 | К***0 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | У***2 | Секция масляная | |
| 13 | У***0 | Пробка | |
| 14 | У***0 | Хомут стяжной | |
| 15 | У***А | Угольник ввертный | |
| 16 | У***0 | Угольник поворотный | |
| 17 | У***0 | Полумуфта внутренняя | |
| 18 | А***0 | Хомут стяжной | |
| 19 | А***0 | Хомут | |
| 20 | М***1 | Гидромотор аксиально-поршневой | |
| 21 | N***1 | Насос аксиально-поршневой | |
| 22 | К***1 | Рукав Б-1-32-5398 | |
| 23 | К***1 | Рукав Б-1-32-5398 | |
| 24 | К***3 | Рукав | |
| 25 | К***6 | Рукав 20х29-1,6-10362 | |
| 26 | К***7 | Рукав | |
| 27 | К***8 | Рукав | |
| 28 | К***2 | Контргайка | |
| 29 | К***6 | Гайка глухая | |
| 30 | К***А | Шайба | |
| 31 | К***2 | Штуцер | |
| 32 | У***1 | Шайба | |
| 33 | У***5 | Болт | |
| 34 | У***1 | Угольник поворотный | |
| 35 | Г***1 | Полуфланец | |
| 36 | Г***2 | Болт | |
| 37 | Г***3 | Кольцо уплотнительное | |
| 38 | Р***0 | Рукав высокого давления | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***2 | Рукав | |
| 41 | Р***2 | Рукав | |
| 42 | Б***6 | Болт М10-6ех40-7796 | |
| 43 | В***8 | Винт М12-6ех45-11738 | |
| 44 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 45 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 46 | К***3 | Кольцо 019-023-25-2-4-18829/9833 |
