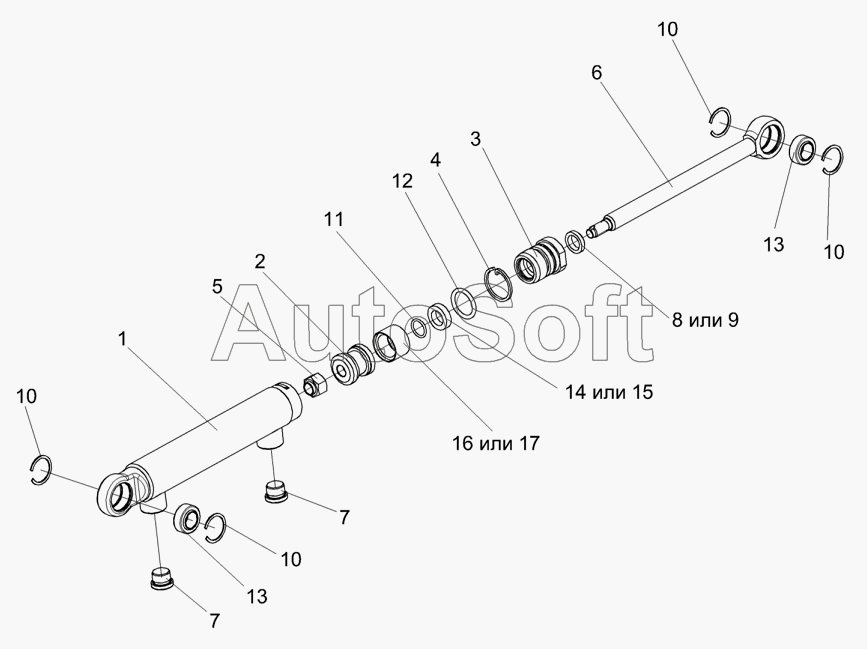

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Гидроцилиндр КИЛ 0118380А
/162.gif)
9
17
16
15
14
13
13
12
11
10
10
10
10
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ0118380А | К***А | Гидроцилиндр | |
| 1 | К***0 | Корпус цилиндра | |
| 2 | К***А | Поршень | |
| 3 | К***А | Втулка | |
| 4 | К***3 | Стопор | |
| 5 | К***1 | Гайка | |
| 6 | К***4 | Шток | |
| 7 | К***4 | Пробка П1-М20х1,5-6-1-22241 | |
| 8 | W***7 | Грязесъемник | |
| 9 | А***2 | Грязесъемник | |
| 10 | К***1 | Кольцо А35-13941 | |
| 11 | К***3 | Кольцо 020-024-25-2-2-18829/9833 | |
| 12 | К***3 | Кольцо 032-040-46-2-2-18829/9833 | |
| 13 | 1***5 | Подшипник | |
| 14 | W***8 | Уплотнение шторка | |
| 15 | S***8 | Уплотнение шторка | |
| 16 | W***5 | Уплотнение поршня | |
| 17 | К***9 | Уплотнение поршня |
