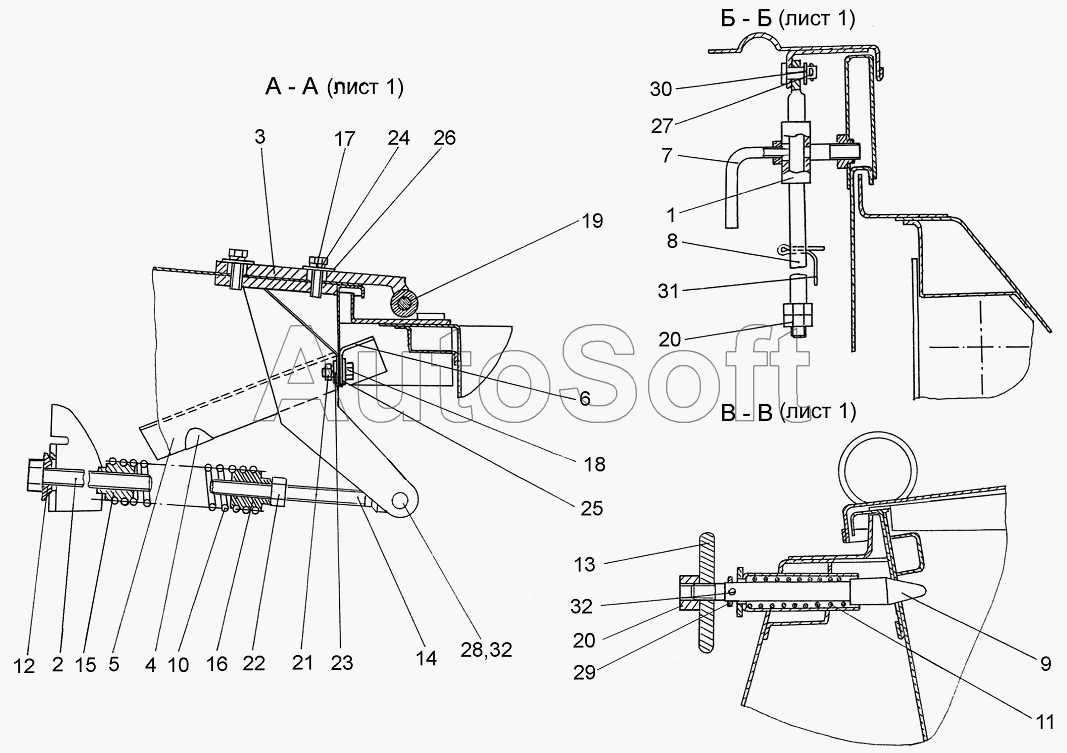

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Крыша бункера КЗК 0204180 (лист 2)
/15.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0204180 | К***0 | Крышка бункера | |
| КЗК0204370 | К***0 | Пружина | |
| 1 | К***0 | Направляющая | |
| 2 | К***0 | Болт натяжной | |
| 3 | К***0 | Петля | |
| 4 | К***8 | Уплотнение | |
| 5 | К***1 | Уплотнение | |
| 6 | К***1 | Уплотнение | |
| 7 | К***6 | Рукоятка | |
| 8 | К***8 | Стержень | |
| 9 | К***А | Фиксатор | |
| 10 | К***2 | Пружина | |
| 11 | К***8 | Пружина | |
| 12 | К***9 | Шайба сферическая | |
| 13 | К***9 | Рукоятка | |
| 14 | 0***1 | Зацеп | |
| 15 | 2***1 | Пробка | |
| 16 | 0***1 | Пробка | |
| 17 | Б***6 | Болт М8-6ех16-7796 | |
| 18 | Б***8 | Болт М6-6ех16-7798 | |
| 19 | В***8 | Винт М8-6ех50-11738 | |
| 20 | Г***6 | Гайка M8-6G-2526 | |
| 21 | Г***5 | Гайка M6-6G-5915 | |
| 22 | Г***5 | Гайка M12LH-6G-5915 | |
| 23 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***8 | Шайба А.6.01-6958 | |
| 26 | Ш***8 | Шайба А.8.01-6958 | |
| 27 | Ш***1 | Шайба С.6.01-11371 | |
| 28 | Ш***1 | Шайба С.10.01-11371 | |
| 29 | Ш***1 | Шайба С.12.01-11371 | |
| 30 | Ш***7 | Шплинт 1,6х16-397 | |
| 31 | Ш***7 | Шплинт 2х16-397 | |
| 32 | Ш***7 | Шплинт 3,2х20-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
