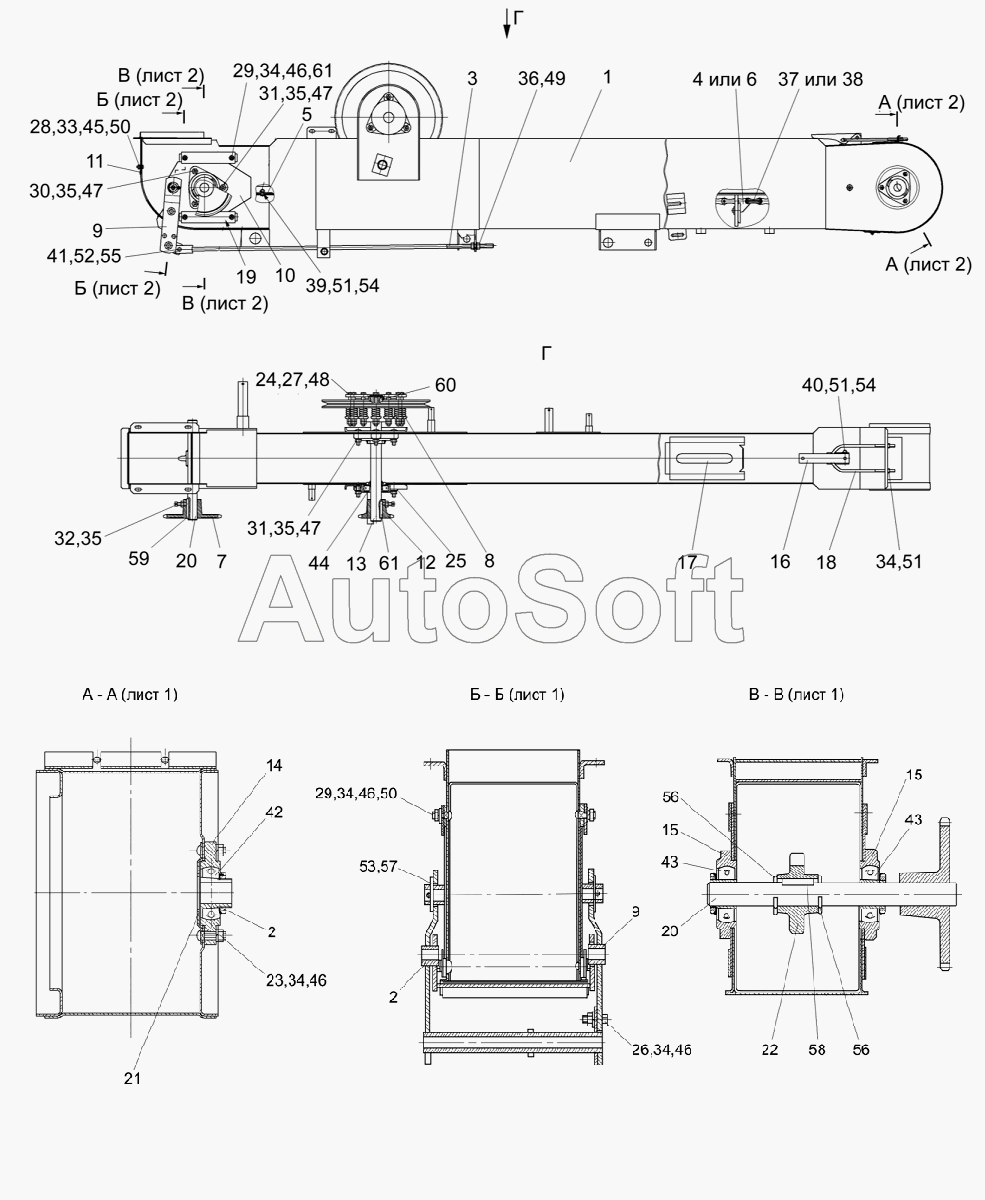

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Элеватор зерновой КЗК 0214000Б
/16.gif)
47
47
47
32
33
34
34
34
34
34
35
35
35
35
36
37
38
39
40
41
42
43
43
44
45
46
46
46
46
31
31
48
49
50
50
51
51
51
52
53
54
54
55
56
56
57
58
59
60
61
61
16
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
17
18
19
20
20
21
22
23
24
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0214000Б | К***Б | Элеватор зерновой | |
| 1 | К***Б | Корпус | |
| 2 | К***0 | Коромысло | |
| 3 | К***Б | Тяга | |
| 4 | К***А | Цепь элеватора | |
| 5 | К***0 | Вставка | |
| 6 | К***А | Цепь элеватора | |
| 7 | К***0 | Звездочка | |
| 8 | К***А | Муфта фрикционная | |
| 9 | К***А | Коромысло | |
| 10 | К***А | Ползун | |
| 11 | К***9 | Крышка | |
| 12 | К***4 | Звездочка | |
| 13 | К***А | Вал | |
| 14 | К***5 | Корпус подшипника | |
| 15 | К***6 | Корпус подшипника | |
| 16 | К***А | Рычаг защелки | |
| 17 | К***А | Крышка | |
| 18 | К***А | Скоба защелки | |
| 19 | К***А | Накладка | |
| 20 | К***1 | Вал | |
| 21 | К***Б | Крышка | |
| 22 | К***1 | Звездочка | |
| 23 | К***6 | Болт | |
| 24 | К***2 | Шайба | |
| 25 | Н***5 | Корпус подшипника | |
| 26 | Б***6 | Болт М8-6ех25-7796 | |
| 27 | Б***6 | Болт М12-6ех35-7796 | |
| 28 | Б***8 | Болт М6-6ех14-7798 | |
| 29 | Б***2 | Болт М8-6ех25-7802 | |
| 30 | Б***2 | Болт М10-6ех30-7802 | |
| 31 | Б***2 | Болт М10-6ех40-7802 | |
| 32 | В***5 | Винт ВМ10-6ех30-1485 | |
| 33 | Г***5 | Гайка M6-6G-5915 | |
| 34 | Г***5 | Гайка M8-6G-5915 | |
| 35 | Г***5 | Гайка M10-6G-5915 | |
| 36 | Г***5 | Гайка M12-6G-5915 | |
| 37 | С***7 | Звено | |
| 38 | С***6 | Звено С-ТРД-38-46 | |
| 39 | О***0 | Ось 6-8 b12х18-9650 | |
| 40 | О***0 | Ось 6-8b12х50-9650 | |
| 41 | О***0 | Ось 6-8 b12х32-9650 | |
| 42 | 1***7 | Подшипник | |
| 43 | 1***7 | Подшипник | |
| 44 | 1***7 | Подшипник | |
| 45 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 46 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 47 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 48 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 49 | Ш***8 | Шайба А.12.01-6958 | |
| 50 | Ш***1 | Шайба С.6.01-11371 | |
| 51 | Ш***1 | Шайба С.8.01-11371 | |
| 52 | Ш***1 | Шайба С12.01-11371 | |
| 53 | Ш***1 | Шайба С.24.01-11371 | |
| 54 | Ш***7 | Шплинт 2,0х18-397 | |
| 55 | Ш***7 | Шплинт 3,2х25-397 | |
| 56 | Ш***7 | Шплинт 4х40-397 | |
| 57 | Ш***7 | Шплинт 5х40-397 | |
| 58 | Ш***0 | Шпонка 8х7х40-23360 | |
| 59 | Ш***0 | Шпонка 2-8х7х50-23360 | |
| 60 | Ш***0 | Шпонка 10х8х63-23360 | |
| 61 | Ш***0 | Шпонка 10х8х70-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
