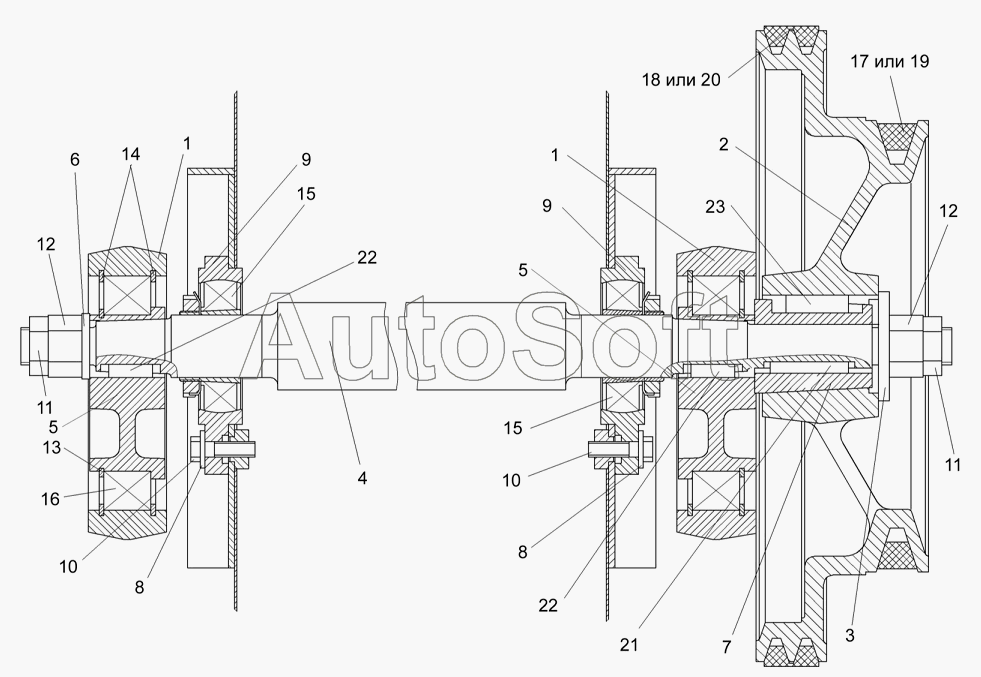

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Очистка (шатун КЗР 0202030Е и шкив КЗК 0202109Б)
/26.gif)
1
1
2
3
4
5
5
6
7
8
8
9
9
10
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0202030Е | К***Е | Шатун | |
| 1 | К***Д | Шатун | |
| 2 | К***Б | Шкив | |
| 3 | К***3 | Шайба | |
| 4 | К***В | Вал | |
| 5 | К***В | Ступица | |
| 6 | К***1 | Шайба | |
| 7 | К***3 | Втулка | |
| 8 | К***7 | Шайба | |
| 9 | К***2 | Корпус | |
| 10 | Б***8 | Болт М10-6ех35-7798 | |
| 11 | Г***6 | Гайка М24х2-6G-2526 | |
| 12 | Г***5 | Гайка М24х2-6G-5915 | |
| 13 | К***2 | Кольцо В100-13942 | |
| 14 | К***3 | Кольцо В150-13943 | |
| 15 | 1***7 | Подшипник | |
| 16 | 2***7 | Подшипник | |
| 17 | С***0 | Ремень | |
| 18 | 2***а | Ремень многопрофильный | |
| 19 | Н***0 | Ремень | |
| 20 | 2***7 | Ремень многопрофильный | |
| 21 | Ш***0 | Шпонка 2-8х7х50-23360 | |
| 22 | Ш***0 | Шпонка 2-10х8х28-23360 | |
| 23 | Ш***0 | Шпонка 2-18х11 х40-23360 |
