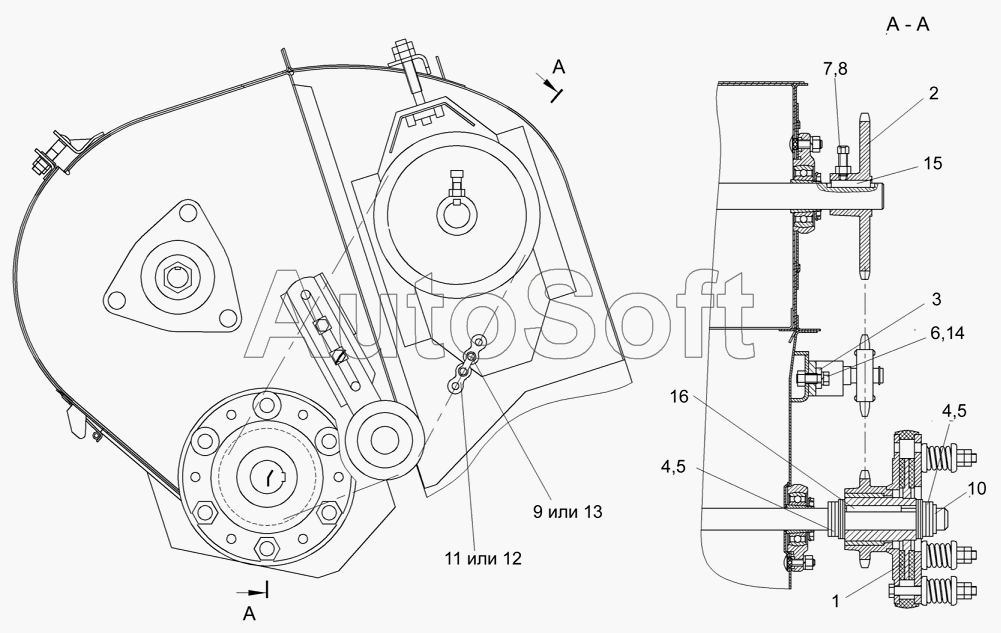

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Очистка (установка муфты фрикционной КЗК 0219020Б)
/34.gif)
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Муфта фрикционная | |
| 2 | К***Б | Звездочка | |
| 3 | К***1 | Шайба | |
| 4 | К***9 | Кольцо | |
| 5 | П***1 | Прокладка | |
| 6 | Б***6 | Болт М10-6ех30-7796 | |
| 7 | В***5 | Винт ВМ10-6ех30-1485 | |
| 8 | Г***5 | Гайка М10-6G-5915 | |
| 9 | З***о | Звено к цепи | |
| 10 | К***0 | Кольцо В35-13940 | |
| 11 | Ц***ь | Цепь | |
| 12 | Ц***ь | Цепь | |
| 13 | З***о | Звено к цепи | |
| 14 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 15 | Ш***0 | Шпонка 8х7х45-23360 | |
| 16 | Ш***0 | Шпонка 10х8х63-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
