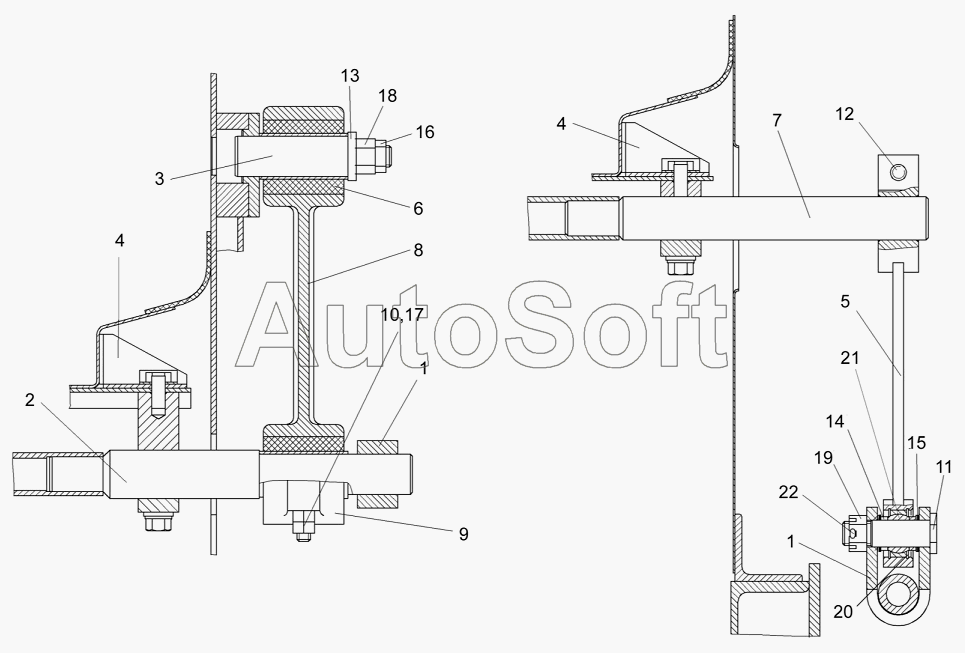

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Очистка (рычаг КЗР 0202190Б-02 и тяга КЗР 0202650В)
/36.gif)
11
22
21
20
19
18
17
16
15
14
13
12
10
9
8
7
6
5
4
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0202190Б-02 | К***2 | Рычаг | |
| КЗР0202650В | К***В | Тяга | |
| 1 | К***Б | Тяга | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Ось | |
| 4 | К***А | Доска стрясная | |
| 5 | К***В | Тяга | |
| 6 | К***0 | Сайлентблок | |
| 7 | К***7 | Труба | |
| 8 | К***2 | Рычаг | |
| 9 | К***А | Крышка | |
| 10 | К***А | Шпилька | |
| 11 | К***Б | Ось | |
| 12 | К***Б | Болт | |
| 13 | К***4 | Шайба | |
| 14 | К***3 | Втулка | |
| 15 | К***А | Прокладка | |
| 16 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 17 | Г***5 | Гайка М10х1,25-6G-5915 | |
| 18 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 19 | Г***5 | Гайка М18х1,5-6G-5935 | |
| 20 | К***1 | Кольцо В35-13941 | |
| 21 | Ш***5 | Подшипник | |
| 22 | Ш***7 | Шплинт 4,0х36-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
