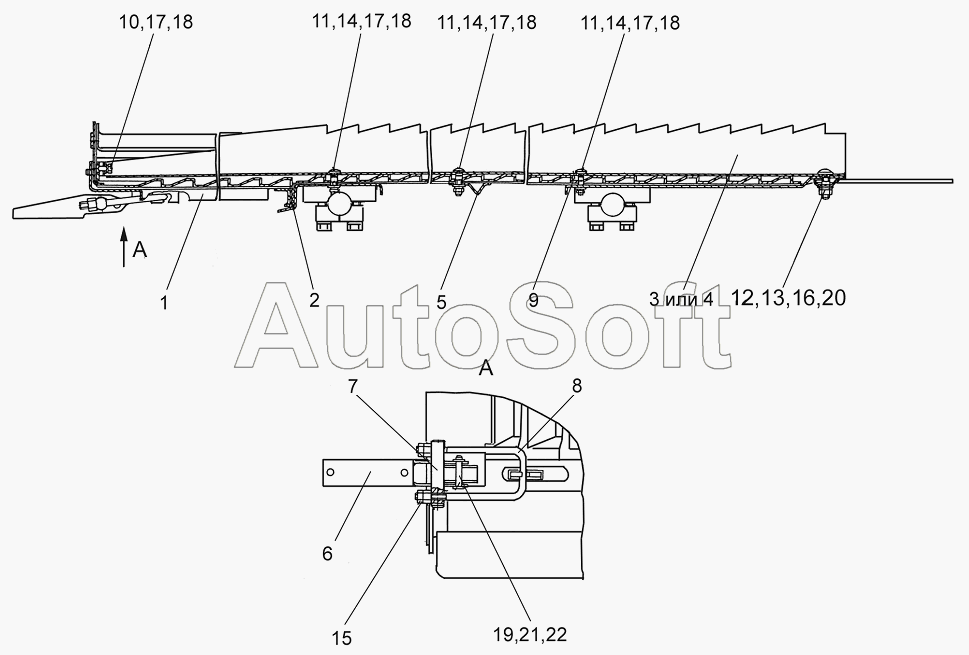

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Доска стрясная КЗК 0280000А (лист 2)
/38.gif)
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
14
14
15
16
17
17
17
17
18
18
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0280000А | К***А | Доска стрясная | |
| 1 | К***Б | Надставка | |
| 2 | К***1 | Прокладка | |
| 3 | К***2 | Гребень | |
| 4 | К***1 | Гребень | |
| 5 | К***3 | Жесткость | |
| 6 | К***А | Рукоятка | |
| 7 | К***А | Ось | |
| 8 | К***А | Скоба | |
| 9 | К***1 | Клин | |
| 10 | Б***8 | Болт М6-6ех12-7798 | |
| 11 | Б***2 | Болт М6-6ех30-7802 | |
| 12 | Б***2 | Болт М10-6ех30-7802 | |
| 13 | Г***6 | Гайка М10-6G-2526 | |
| 14 | Г***5 | Гайка М6-6G-5915 | |
| 15 | Г***5 | Гайка М8-6G-5915 | |
| 16 | Г***5 | Гайка М10-6G-5915 | |
| 17 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 18 | Ш***8 | Шайба А.6.01-6958 | |
| 19 | Ш***1 | Шайба С.6.01-11371 | |
| 20 | Ш***1 | Шайба С.10.01-11371 | |
| 21 | Ш***7 | Шплинт 1,6х12-397 | |
| 22 | О***0 | Ось 6-6 b12х40-9650 |
