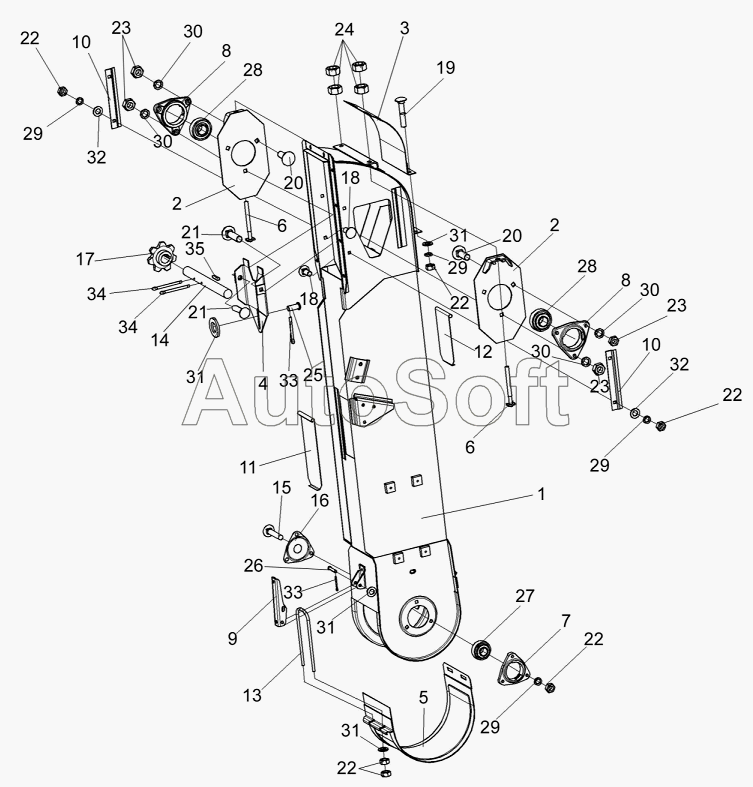

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Элеватор колосовой КЗК 0208000А
/44.gif)
1
2
2
3
4
5
6
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
18
19
20
20
21
21
22
22
22
22
22
23
23
23
24
25
26
27
28
28
29
29
29
29
30
30
30
30
31
31
31
31
32
32
33
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0208000А | К***А | Элеватор колосовой | |
| 1 | К***А | Корпус | |
| 2 | К***Б | Пластина | |
| 3 | К***Б | Крышка | |
| 4 | К***0 | Вставка | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Тяга | |
| 7 | К***5 | Корпус подшипника | |
| 8 | К***6 | Корпус подшипника | |
| 9 | К***А | Рычаг защелки | |
| 10 | К***А | Накладка | |
| 11 | К***А | Крышка | |
| 12 | К***2 | Крышка | |
| 13 | К***А | Скоба защелки | |
| 14 | К***Б | Вал | |
| 15 | К***6 | Болт | |
| 16 | К***Б | Крышка | |
| 17 | К***1 | Звездочка | |
| 18 | Б***2 | Болт М8-6ех20-7802 | |
| 19 | Б***2 | Болт М8-6ех35-7802 | |
| 20 | Б***2 | Болт М10-6ех30-7802 | |
| 21 | Б***2 | Болт М10-6ех40-7802 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | О***0 | Ось 6-8 b12х18-9650 | |
| 26 | О***0 | Ось 6-8b12х50-9650 | |
| 27 | 1***7 | Подшипник | |
| 28 | 1***7 | Подшипник | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***1 | Шайба С.8.01-11371 | |
| 32 | Ш***1 | Шайба С.10.01-11371 | |
| 33 | Ш***7 | Шплинт 2х16-397 | |
| 34 | Ш***7 | Шплинт 4х40-397 | |
| 35 | Ш***0 | Шпонка 8х7х40-23360 |
