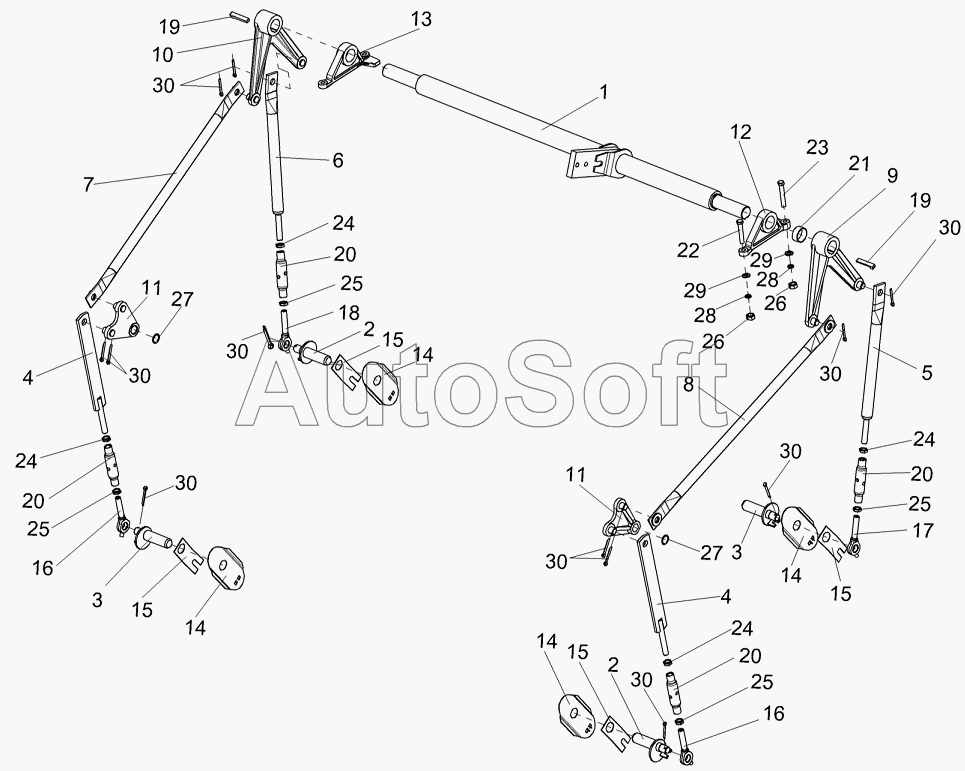

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Механизм подъема подбарабанья КЗК 0115000А
/58.gif)
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
14
14
14
15
15
15
15
16
16
17
18
19
19
20
20
20
20
21
22
23
24
24
24
24
25
25
25
25
26
26
27
27
28
28
29
29
30
30
30
30
30
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0115000А | К***А | Механизм подъема подбарабанья | |
| КЗК0115010 | К***0 | Вал торсиона | |
| КЗК0115040 | К***0 | Стяжка | |
| КЗК0115060А | К***А | Стяжка | |
| КЗК0115060А-01 | К***1 | Стяжка | |
| 1 | К***0 | Труба торсиона | |
| 2 | К***0 | Фиксатор | |
| 3 | К***1 | Фиксатор | |
| 4 | К***0 | Тяга | |
| 5 | К***А | Тяга | |
| 6 | К***1 | Тяга | |
| 7 | К***А | Тяга | |
| 8 | К***1 | Тяга | |
| 9 | К***0 | Рычаг | |
| 10 | К***1 | Рычаг | |
| 11 | К***0 | Рычаг | |
| 12 | К***1 | Подшипник | |
| 13 | К***1 | Подшипник | |
| 14 | К***9 | Щиток | |
| 15 | К***1 | Прижим | |
| 16 | К***3 | Тяга | |
| 17 | К***6 | Тяга | |
| 18 | К***1 | Тяга | |
| 19 | К***8 | Шпонка | |
| 20 | К***2 | Втулка | |
| 21 | К***6 | Втулка | |
| 22 | Б***6 | Болт | |
| 23 | Б***6 | Болт М12-6ех45-7796 | |
| 24 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 25 | Г***6 | Гайка М16х1,5LH-6G-2526 | |
| 26 | Г***5 | Гайка М12-6G-5915 | |
| 27 | К***0 | Кольцо В25-13940 | |
| 28 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 29 | Ш***1 | Шайба С.12.01-11371 | |
| 30 | Ш***7 | Шплинт 4х28-397 |
