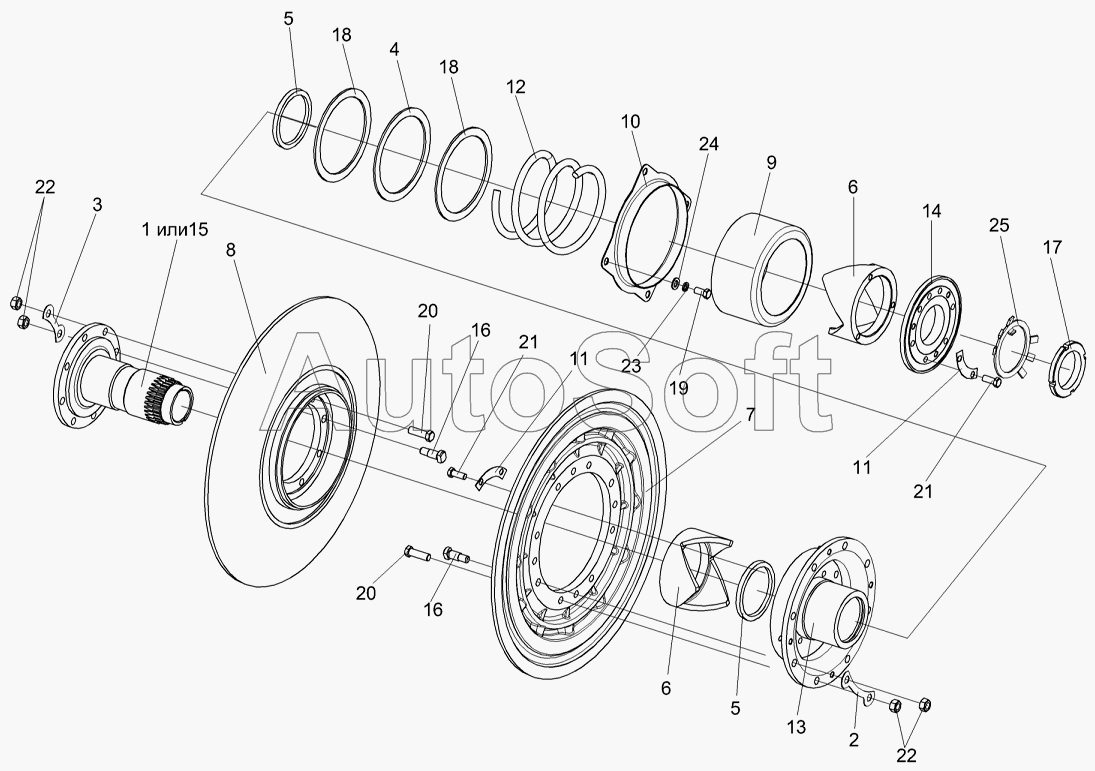

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Вариатор барабана РСМ-10.01.18.060Б
/60.gif)
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
18
19
20
20
21
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-10.01.18.060Б | Р***Б | Вариатор барабана | |
| РСМ-10.01.18.070Б | Р***Б | Диск подвижный | |
| РСМ-10.01.18.080Б | Р***Б | Диск неподвижный | |
| РСМ-10.01.18.090 | Р***0 | Упор | |
| 1 | Р***0 | Ступица | |
| 2 | Р***2 | Шайба стопорная | |
| 3 | Р***3 | Шайба стопорная | |
| 4 | Р***2 | Кольцо | |
| 5 | Р***3 | Кольцо | |
| 6 | Р***5 | Муфта | |
| 7 | Р***Б | Диск | |
| 8 | Р***А | Диск | |
| 9 | Р***7 | Кожух | |
| 10 | Р***2 | Кольцо | |
| 11 | Р***8 | Шайба | |
| 12 | Р***А | Пружина | |
| 13 | Р***А | Ступица | |
| 14 | Р***7 | Крышка | |
| 15 | Р***В | Ступица | |
| 16 | Р***3 | Болт специальный | |
| 17 | Р***А | Гайка шлицевая | |
| 18 | Р***3 | Кольцо | |
| 19 | Б***8 | Болт М12-6gх25-7798 | |
| 20 | Б***6 | Болт М14-6gх45-7796 | |
| 21 | Б***8 | Болт М12х1,25-6gх30-7808 | |
| 22 | Г***5 | Гайка М14-6Н-5915 | |
| 23 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 24 | Ш***1 | Шайба С.12х2.01-11371 | |
| 25 | Ш***2 | Шайба Н.80х2.01-11872 |
