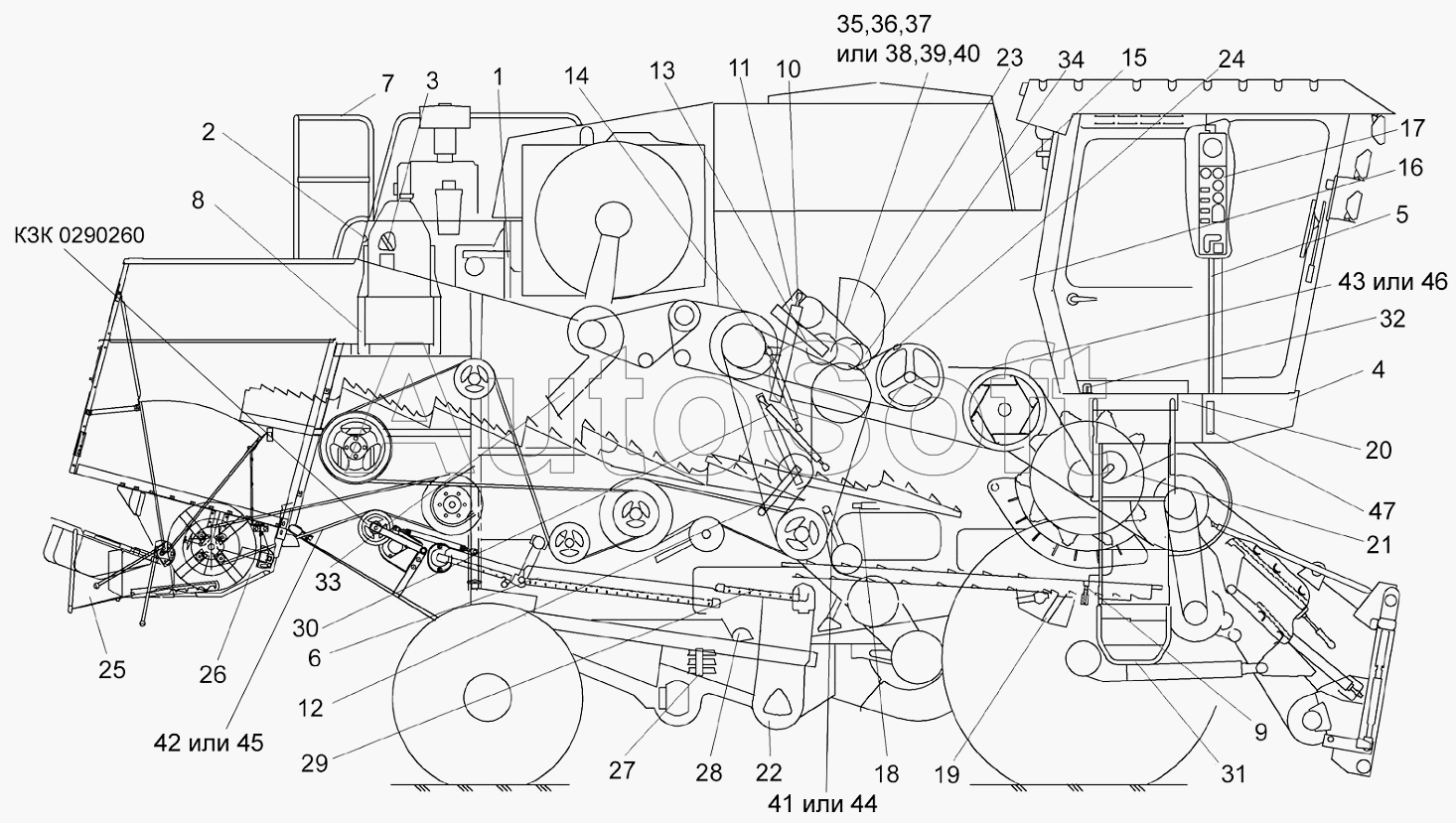

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Молотилка самоходная КЗК 0100000Б-09 (вид справа)
/3.gif)
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
47
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0100000Б-09 | К***9 | Молотилка самоходная | |
| 1 | К***0 | Рамка | |
| 2 | К***0 | Рамка правая | |
| 3 | К***1 | Упор | |
| 4 | К***А | Бампер передний | |
| 5 | К***А | Поручень | |
| 6 | К***1 | Стяжка | |
| 7 | К***А | Поручень | |
| 8 | К***А | Кронштейн | |
| 9 | К***3 | Тяга | |
| 10 | К***А | Пружина | |
| 11 | К***0 | Рычаг | |
| 12 | К***0 | Рычаг | |
| 13 | К***0 | Рычаг | |
| 14 | К***0 | Пружина | |
| 15 | К***0 | Щиток | |
| 16 | К***А | Шкаф инструментальный | |
| 17 | К***0 | Пульт контроля | |
| 18 | К***0 | Установка тросов управления гидронасосом хода | |
| 19 | К***0 | Установка механизма управления коробкой диапазонов | |
| 20 | К***Б | Подрамник | |
| 21 | К***0 | Привод наклонной камеры | |
| 22 | К***Б | Элеватор зерновой | |
| 23 | К***А | Шнек загрузной зерновой | |
| 24 | К***0 | Привод горизонтального шнека | |
| 25 | К***Б | Соломоизмельчитель | |
| 26 | К***0 | Дефлектор | |
| 27 | К***0 | Гидросистема привода ходовой части | |
| 28 | К***А | Обод | |
| 29 | К***А | Хомут | |
| 30 | К***А | Пружина | |
| 31 | К***0 | Установка трапа | |
| 32 | К***0 | Механизм фиксации трапа | |
| 33 | К***0 | Воздухоотвод | |
| 34 | К***А | Звездочка | |
| 35 | З***о | Звено к цепи | |
| 36 | З***о | Звено к цепи | |
| 37 | Ц***ь | Цепь | |
| 38 | Ц***ь | Цепь | |
| 39 | З***о | Звено к цепи | |
| 40 | З***о | Звено к цепи | |
| 41 | В***i | Ремень | |
| 42 | 2***а | Ремень многопрофильный | |
| 43 | 4***а | Ремень многопрофильный | |
| 44 | Н***0 | Ремень | |
| 45 | 2***8 | Ремень многопрофильный | |
| 46 | 4***2 | Ремень многопрофильный | |
| 47 | 3***1 | Световозвращатель 3222.3731 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
