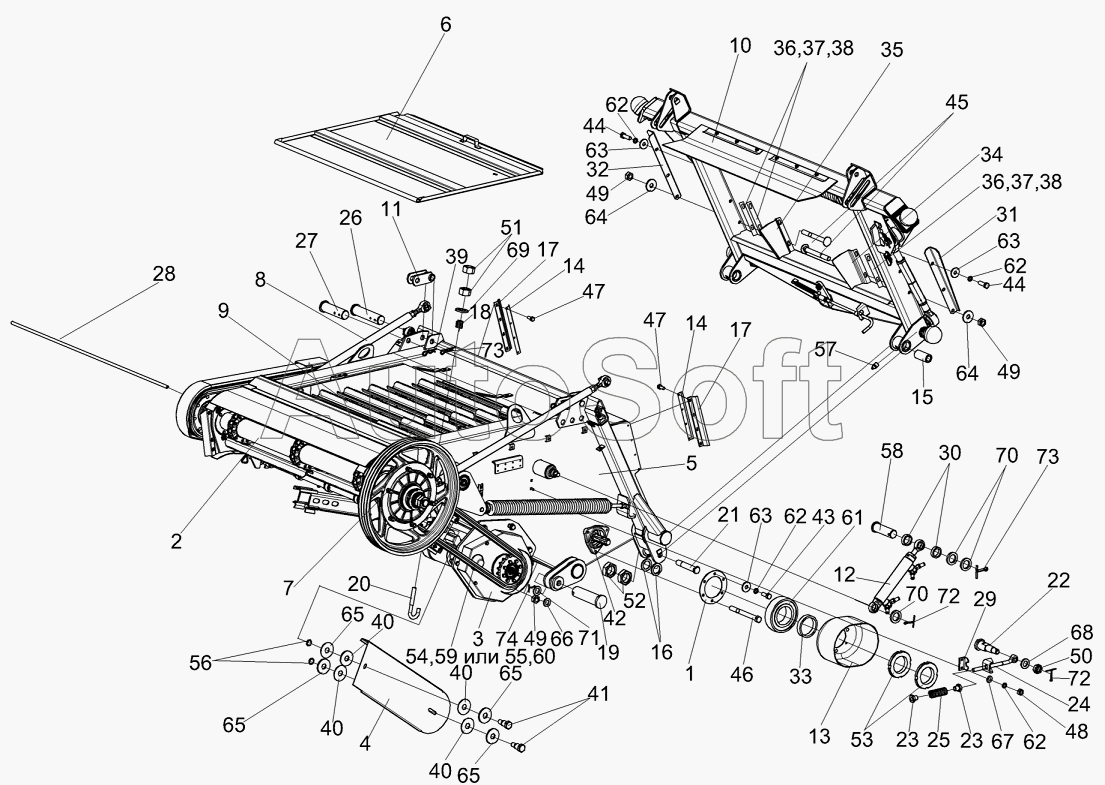

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Камера наклонная КЗК-8-1770000 (лист 1)
/105.gif)
46
55
54
53
52
51
50
49
49
49
48
47
47
56
45
44
44
43
42
41
40
40
40
40
39
38
38
65
65
65
65
74
73
73
72
72
71
70
70
69
68
67
66
37
37
64
64
63
63
63
62
62
62
62
61
60
59
58
57
8
17
17
16
15
14
14
13
12
11
10
9
18
7
6
5
4
3
2
1
27
36
36
35
34
33
32
31
30
29
28
26
25
24
23
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-1779100 | К***0 | Ограждение | |
| КЗК-8-1770000 | К***0 | Камера наклонная | |
| 1 | К***0 | Накладка | |
| 2 | К***0 | Вал верхний | |
| 3 | К***0 | Реверс | |
| 4 | К***0 | Кожух | |
| 5 | К***3 | Рама | |
| 6 | К***0 | Крышка | |
| 7 | К***0 | Муфта предохранительная | |
| 8 | К***А | Механизм продольного копирования | |
| 9 | К***0 | Транспортер | |
| 10 | К***А | Рамка переходная | |
| 11 | К***0 | Серьга | |
| 12 | К***А | Гидроцилиндр | |
| 13 | К***1 | Колпак | |
| 14 | К***1 | Пластина | |
| 15 | К***А | Втулка | |
| 16 | К***4 | Шайба | |
| 17 | К***9 | Планка | |
| 18 | К***3 | Пружина | |
| 19 | К***4 | Палец | |
| 20 | К***5 | Крюк | |
| 21 | К***6 | Ось | |
| 22 | К***5 | Болт | |
| 23 | К***6 | Гайка | |
| 24 | К***7 | Винт | |
| 25 | К***8 | Пружина | |
| 26 | К***2 | Ось | |
| 27 | К***3 | Ось | |
| 28 | К***4 | Ось | |
| 29 | К***1 | Уголок | |
| 30 | К***3 | Втулка | |
| 31 | К***3 | Закрылок | |
| 32 | К***1 | Закрылок | |
| 33 | К***1 | Втулка | |
| 34 | К***7 | Щиток | |
| 35 | К***1 | Щиток | |
| 36 | К***8 | Прокладка | |
| 37 | К***1 | Прокладка | |
| 38 | К***2 | Прокладка | |
| 39 | Ж***9 | Шплинт | |
| 40 | К***2 | Прокладка | |
| 41 | К***6 | Винт | |
| 42 | Н***6 | Корпус подшипника | |
| 43 | Б***6 | Болт М8-6ех20-7796 | |
| 44 | Б***6 | Болт М8-6ех25-7796 | |
| 45 | Б***6 | Болт М10-6ех90-7796 | |
| 46 | Б***6 | Болт М10-6ех100-7796 | |
| 47 | В***3 | Винт В.М6-6ех14-17473 | |
| 48 | Г***5 | Гайка М8-6G-5915 | |
| 49 | Г***5 | Гайка М10-6G-5915 | |
| 50 | Г***9 | Гайка М12-6G-5919 | |
| 51 | Г***5 | Гайка М16-6G-5915 | |
| 52 | Г***6 | Гайка М24х2-6G-2526 | |
| 53 | Г***1 | Гайка М42х1,5-6H.05-11871 | |
| 54 | З***о | Звено к цепи | |
| 55 | З***о | Звено к цепи | |
| 56 | К***0 | Кольцо В12-13940 | |
| 57 | М***3 | Масленка 1.2-19853 | |
| 58 | О***0 | Ось 6-20 b12х65-9650 | |
| 59 | Ц***ь | Цепь | |
| 60 | Ц***ь | Цепь | |
| 61 | 1***7 | Подшипник | |
| 62 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 63 | Ш***8 | Шайба | |
| 64 | Ш***8 | Шайба А10.01-6958 | |
| 65 | Ш***8 | Шайба А12.01-6958 | |
| 66 | Ш***1 | Шайба С10.01-11371 | |
| 67 | Ш***1 | Шайба С8.01-11371 | |
| 68 | Ш***1 | Шайба С12.01-11371 | |
| 69 | Ш***1 | Шайба С.16.01-11371 | |
| 70 | Ш***1 | Шайба С.20.01-11371 | |
| 71 | Ш***1 | Шайба С.24.01-11371 | |
| 72 | Ш***7 | Шплинт 3,2х32-397 | |
| 73 | Ш***7 | Шплинт 5х32-397 | |
| 74 | Ш***7 | Шплинт 5х40-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
