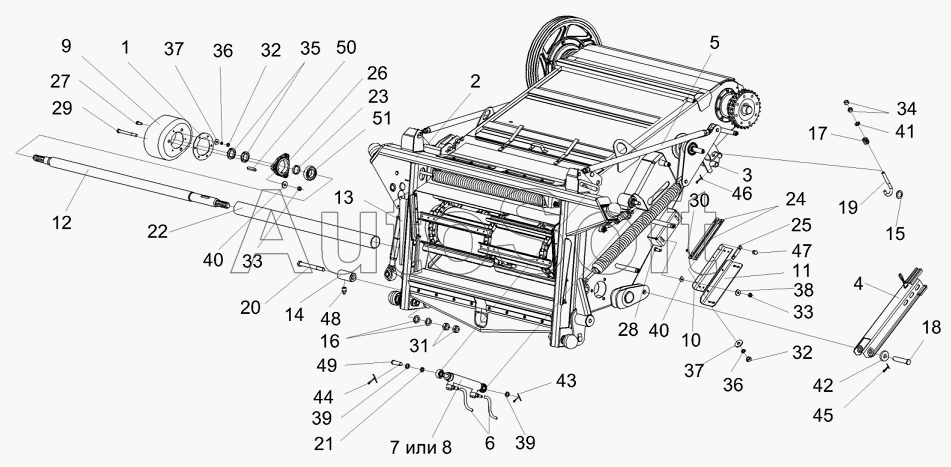

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Камера наклонная КЗК-8-1770000 (лист 2)
/106.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
36
37
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-1770000 | К***0 | Камера наклонная | |
| КЗК-8-1770100 | К***0 | Успокоитель | |
| КЗК-8-1770110 | К***0 | Успокоитель | |
| 1 | К***0 | Накладка | |
| 2 | К***3 | Рама | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Упор | |
| 5 | К***А | Механизм продольного копирования | |
| 6 | К***0 | Система гидравлическая | |
| 7 | К***А | Гидроцилиндр | |
| 8 | К***0 | Гидроцилиндр | |
| 9 | К***1 | Колпак | |
| 10 | К***7 | Уголок | |
| 11 | К***9 | Уголок | |
| 12 | К***1 | Вал | |
| 13 | К***1 | Пластина | |
| 14 | К***А | Втулка | |
| 15 | К***8 | Шайба | |
| 16 | К***4 | Шайба | |
| 17 | К***3 | Пружина | |
| 18 | К***1 | Палец | |
| 19 | К***5 | Крюк | |
| 20 | К***6 | Ось | |
| 21 | К***3 | Втулка | |
| 22 | К***1 | Кожух | |
| 23 | К***1 | Втулка | |
| 24 | К***6 | Успокоитель | |
| 25 | К***9 | Планка | |
| 26 | Н***6 | Корпус подшипника | |
| 27 | Б***6 | Болт М8-6ех20-7796 | |
| 28 | Б***6 | Болт М10-6ех25-7796 | |
| 29 | Б***6 | Болт М10-6ех100-7796 | |
| 30 | В***5 | Винт В2 М8-6ех25-17475 | |
| 31 | Г***6 | Гайка М24х2-6G-2526 | |
| 32 | Г***5 | Гайка М8-6G-5915 | |
| 33 | Г***5 | Гайка М10-6G-5915 | |
| 34 | Г***5 | Гайка М16-6G-5915 | |
| 35 | Г***1 | Гайка М42х1,5-11871 | |
| 36 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 37 | Ш***8 | Шайба | |
| 38 | Ш***8 | Шайба А10.01-6958 | |
| 39 | Ш***9 | Шайба 20.01-9649 | |
| 40 | Ш***1 | Шайба С.10.01-11371 | |
| 41 | Ш***1 | Шайба С.16.01-11371 | |
| 42 | Ш***1 | Шайба С.24.01-11371 | |
| 43 | Ш***7 | Шплинт 3,2х32-397 | |
| 44 | Ш***7 | Шплинт 5х32-397 | |
| 45 | Ш***7 | Шплинт 5х40-397 | |
| 46 | Ш***7 | Шплинт 6,3х45-397 | |
| 47 | З***0 | Заклепка 5х14.37-10300 | |
| 48 | М***3 | Масленка 1.2-19853 | |
| 49 | О***0 | Ось 6-20 b12х65-9650 | |
| 50 | Ш***0 | Шпонка 14х9х70-23360 | |
| 51 | 1***7 | Подшипник |
