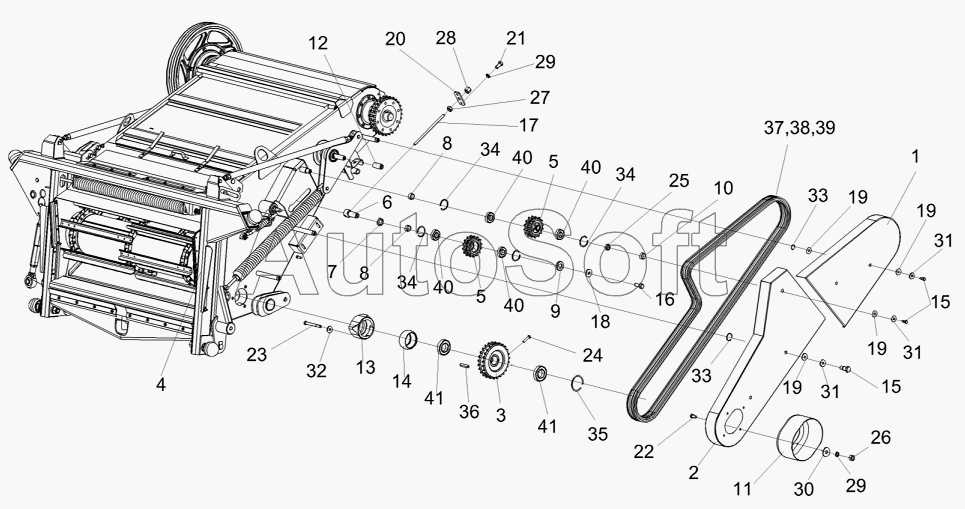

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Камера наклонная КЗК-8-1770000 (лист 3)
/107.gif)
30
19
19
19
19
20
21
22
23
24
25
26
27
28
29
29
18
31
31
31
32
33
33
34
34
34
35
36
37
38
39
40
40
40
40
41
41
7
1
2
3
4
5
5
6
8
8
9
10
11
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-1770000 | К***0 | Камера наклонная | |
| КЗК-8-1770030 | К***0 | Звездочка | |
| КЗК-8-1770050 | К***0 | Ограждение | |
| КЗК-8-1770070 | К***0 | Ограждение | |
| КЗК1870210 | К***0 | Опора | |
| КЗР1915000 | К***0 | Болт регулировочный | |
| 1 | К***0 | Ограждение | |
| 2 | К***0 | Ограждение | |
| 3 | К***0 | Звездочка | |
| 4 | К***А | Рамка переходная | |
| 5 | К***2 | Звездочка | |
| 6 | К***4 | Ось | |
| 7 | К***8 | Втулка | |
| 8 | К***1 | Втулка | |
| 9 | К***4 | Втулка | |
| 10 | К***1 | Втулка | |
| 11 | К***6 | Колпак | |
| 12 | К***1 | Ось | |
| 13 | К***8 | Корпус | |
| 14 | К***9 | Втулка | |
| 15 | К***6 | Винт | |
| 16 | К***1 | Болт | |
| 17 | К***1 | Шпилька | |
| 18 | К***2 | Шайба | |
| 19 | К***2 | Прокладка | |
| 20 | К***1 | Пластина | |
| 21 | Б***6 | Болт М8-6ех16-7796 | |
| 22 | Б***6 | Болт М8-6ех20-7796 | |
| 23 | Б***6 | Болт М10-6ех105-7796 | |
| 24 | Б***6 | Болт М12-6ех55-7796 | |
| 25 | Г***6 | Гайка М24х2-6G-2526 | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Г***5 | Гайка М12-6Н-5915 | |
| 28 | Г***5 | Гайка М12-6Н-15525 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***8 | Шайба | |
| 31 | Ш***8 | Шайба А12.01-6958 | |
| 32 | Ш***1 | Шайба С.10.01-11371 | |
| 33 | К***0 | Кольцо В12-13940 | |
| 34 | К***1 | Кольцо В62-13941 | |
| 35 | К***1 | Кольцо В85-13941 | |
| 36 | Ш***0 | Шпонка 14х9х70-23360 | |
| 37 | Ц***6 | Цепь 16 | |
| 38 | З***о | Звено к цепи | |
| 39 | З***о | Звено к цепи | |
| 40 | 1***2 | Подшипник | |
| 41 | 1***2 | Подшипник 180209-8882 |
