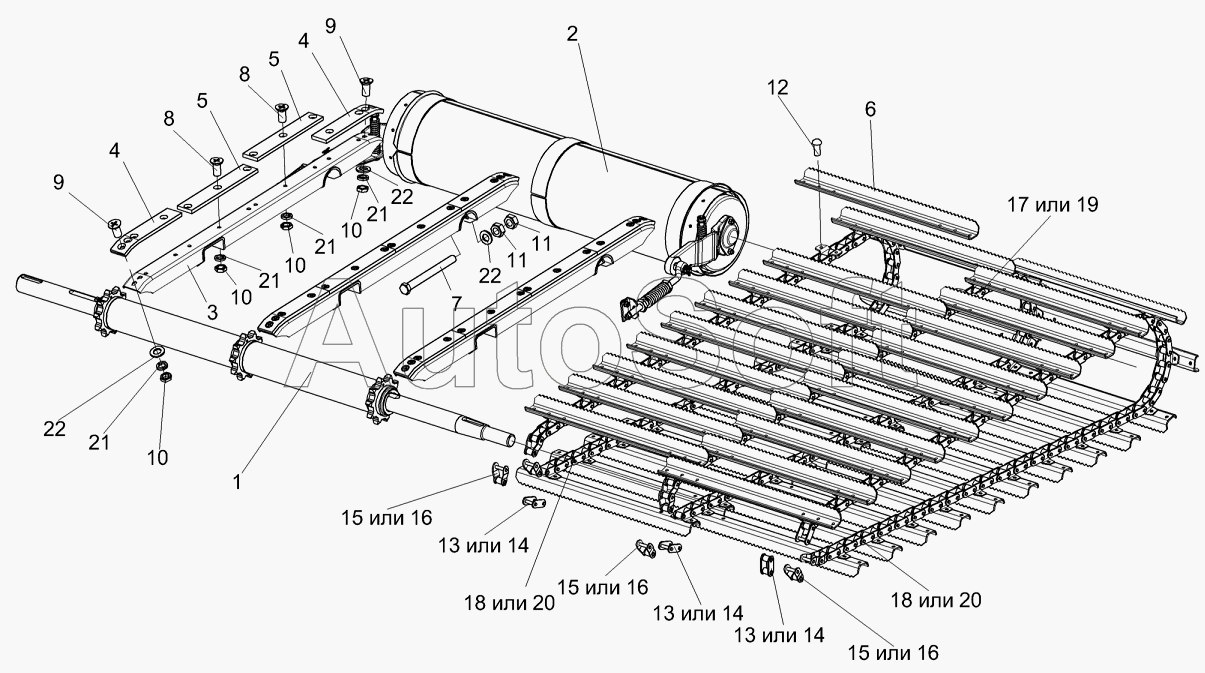

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Камера наклонная. Транспортер КЗК 1777000
/111.gif)
1
2
3
4
4
5
5
6
7
8
8
9
9
10
10
10
10
11
11
12
13
13
13
14
14
14
15
15
15
16
16
16
17
18
18
19
20
20
21
21
21
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК1770050 | К***0 | Успокоитель | |
| КЗК1777000 | К***0 | Транспортер | |
| КЗК1777010 | К***0 | Цепь крайняя | |
| КЗК1777020 | К***0 | Цепь средняя | |
| 1 | К***0 | Вал верхний | |
| 2 | К***0 | Вал нижний | |
| 3 | К***0 | Направляющая | |
| 4 | К***8 | Накладка | |
| 5 | К***9 | Накладка | |
| 6 | К***1 | Гребенка | |
| 7 | Б***6 | Болт М10-6ех105-7796 | |
| 8 | В***5 | Винт В2.М10-6ех22-17475 | |
| 9 | В***5 | Винт В2.М10-6ех30-17475 | |
| 10 | Г***6 | Гайка М10-6G-2526 | |
| 11 | Г***5 | Гайка М10-6G-5915 | |
| 12 | З***9 | Заклепка8х18-10299 | |
| 13 | С***6 | Звено С-ТРД-38-46 | |
| 14 | С***0 | Звено С-ТРД-38-4600 | |
| 15 | П***6 | Звено П-ТРД-38-46 | |
| 16 | П***0 | Звено П-ТРД-38-4600 | |
| 17 | Т***2 | Цепь ТРД-38-46-1-8-2 | |
| 18 | Т***4 | Цепь ТРД-38-46-1-8-4 | |
| 19 | Т***2 | Цепь ТРД-38-4600-1-2-8-2 | |
| 20 | Т***4 | Цепь ТРД-38-4600-1-2-8-4 | |
| 21 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 22 | Ш***1 | Шайба С.10.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
