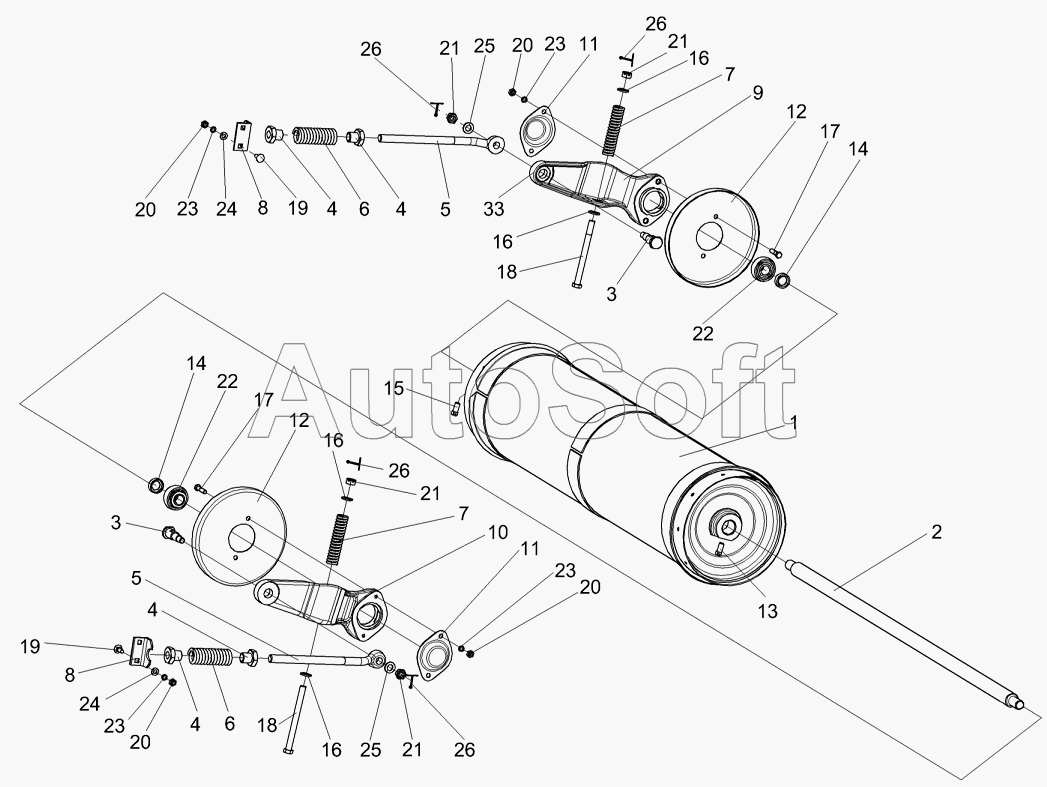

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Камера наклонная. Установка вала нижнего КЗК-7-1776000
/113.gif)
27
27
1
2
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
10
11
11
12
12
13
14
14
15
16
16
16
16
17
17
18
18
19
19
20
20
20
20
21
21
21
21
22
22
23
23
23
23
24
24
25
25
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-1776000 | К***0 | Вал нижний | |
| 1 | К***0 | Барабан | |
| 2 | К***1 | Вал | |
| 3 | К***5 | Болт | |
| 4 | К***6 | Гайка | |
| 5 | К***7 | Винт | |
| 6 | К***8 | Пружина | |
| 7 | К***9 | Пружина | |
| 8 | К***1 | Уголок | |
| 9 | К***А | Рычаг | |
| 10 | К***1 | Рычаг | |
| 11 | К***7 | Крышка | |
| 12 | К***8 | Донышко | |
| 13 | К***2 | Винт | |
| 14 | К***3 | Втулка | |
| 15 | К***2 | Винт | |
| 16 | К***9 | Шайба | |
| 17 | Б***6 | Болт М8-6ех35-7796 | |
| 18 | Б***6 | Болт 2М12-6ех150-7796 | |
| 19 | Б***2 | Болт М8-6ех20-7802 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***9 | Гайка М12-6G-5919 | |
| 22 | 1***7 | Подшипник 1680204С17 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***1 | Шайба С.8.01-11371 | |
| 25 | Ш***1 | Шайба С.12.01-11371 | |
| 26 | Ш***7 | Шплинт 3,2х32-397 | |
| 27 | К***0 | Рычаг | |
| 27 | К***1 | Рычаг |
