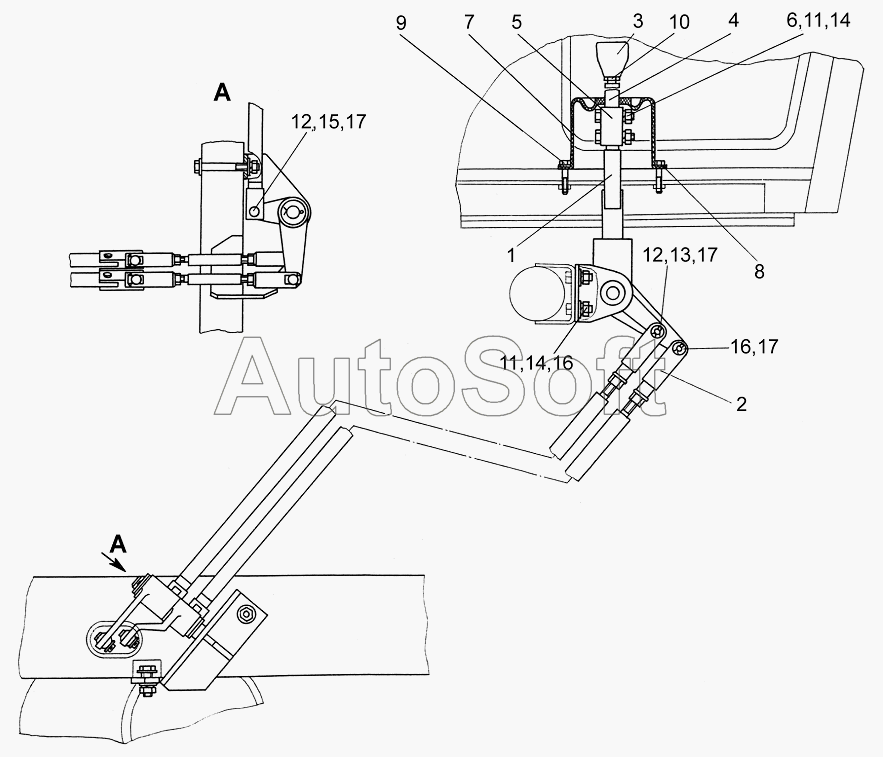

Каталог запасных частей к технике: Гомсельмаш КЗС-7 (2010). Установка механизма управления коробкой диапазонов КЗК 0119650
/132.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
15
16
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0119650 | К***0 | Установка механизма управления коробкой диапазонов | |
| 1 | К***0 | Блок переключения | |
| 2 | К***0 | Тяга | |
| 3 | К***7 | Рукоятка | |
| 4 | К***3 | Рычаг | |
| 5 | К***4 | Муфта | |
| 6 | К***8 | Болт | |
| 7 | К***А | Колпак | |
| 8 | К***Б | Прокладка | |
| 9 | Б***6 | Болт М8-6ех45-7796 | |
| 10 | Г***6 | Гайка М12-6G-2526 | |
| 11 | Г***5 | Гайка М12-6G-5915 | |
| 12 | О***0 | Ось 6-10b12х32-9650 | |
| 13 | О***0 | Ось 6-12 b12х40-9650 | |
| 14 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 15 | Ш***1 | Шайба С.10.01-11371 | |
| 16 | Ш***1 | Шайба С.12.01-11371 | |
| 17 | Ш***7 | Шплинт 3,2х25-397 |
