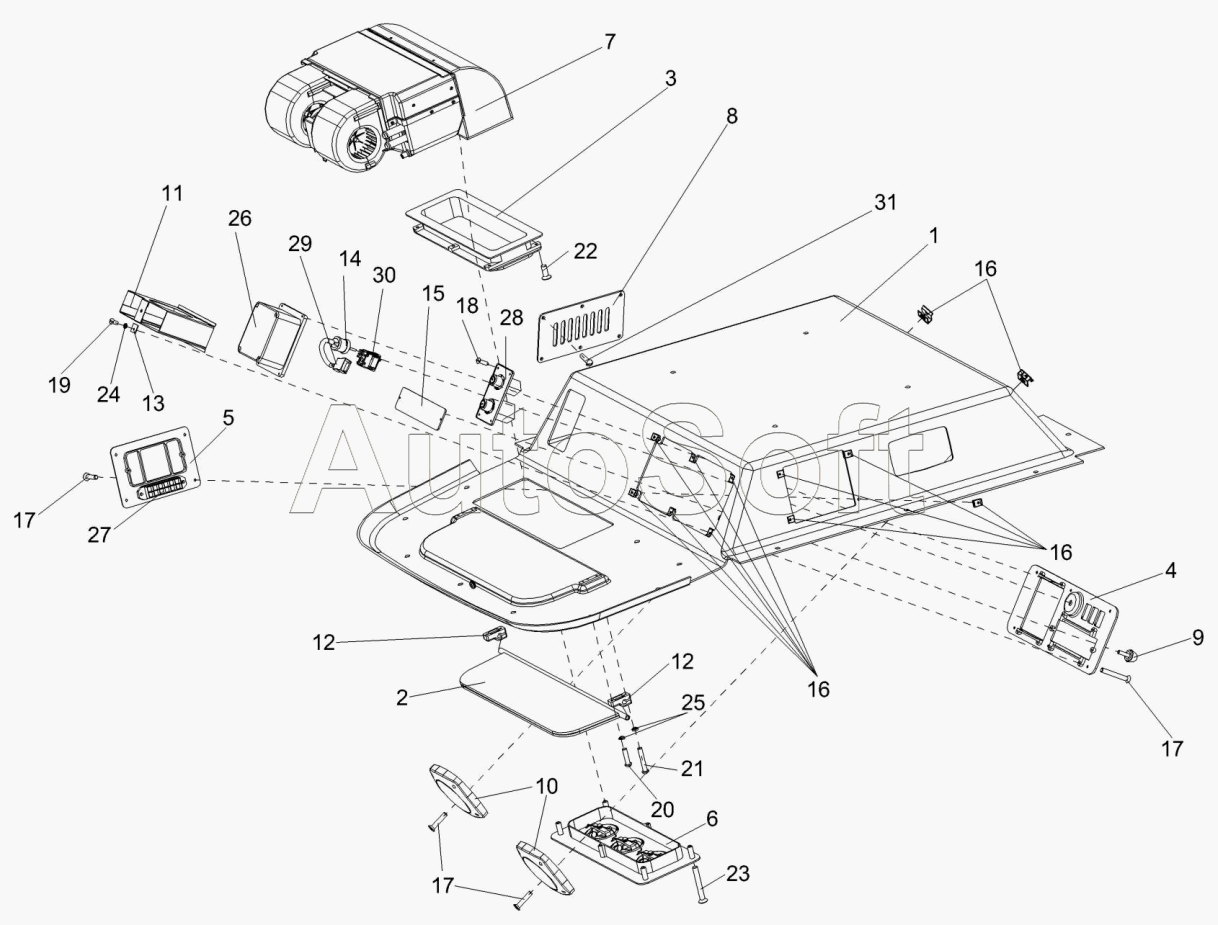

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Кабина КГС 0120000 (лист 4)
16
16
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
17
17
15
14
13
12
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0120000 | К***0 | Кабина | |
| 1 | К***0 | Облицовка | |
| 2 | К***0 | Козырек | |
| 3 | К***0 | Воздуховод | |
| 4 | К***0 | Панель | |
| 5 | К***0 | Панель | |
| 6 | К***0 | Панель передняя | |
| 7 | К***0 | Блок испарительный | |
| 8 | К***0 | Фильтр | |
| 9 | Р***0 | Ручка | |
| 10 | С***0 | Крышка | |
| 11 | У***0 | Корпус | |
| 12 | К***1 | Зажим | |
| 13 | С***3 | Пластина | |
| 14 | У***А | Кнопка | |
| 15 | У***1 | Крышка | |
| 16 | 6***4 | Держатель | |
| 17 | 3***2 | Винт 2-5х2х25-10620 | |
| 18 | В***1 | Винт 4х14-10621 | |
| 19 | В***3 | Винт В.М4-6eх8-17473 | |
| 20 | В***3 | Винт В.М5-6ex20-17473 | |
| 21 | В***3 | Винт В.М5-6ex30-17473 | |
| 22 | В***3 | Винт В.М6-6ex12-17473 | |
| 23 | В***5 | Винт В2.М6-6eх45-17475 | |
| 24 | Ш***2 | Шайба 4.65Г-6402 | |
| 25 | Ш***2 | Шайба 5.65Г-6402 | |
| 26 | Б***3 | Блок | |
| 27 | Б***2 | Блок предохранителей БП-2 | |
| 28 | Н***5 | Панель управления | |
| 29 | 6***9 | Переключатель | |
| 30 | 0***2 | Переключатель | |
| 31 | Ш***5 | Шуруп саморез |
