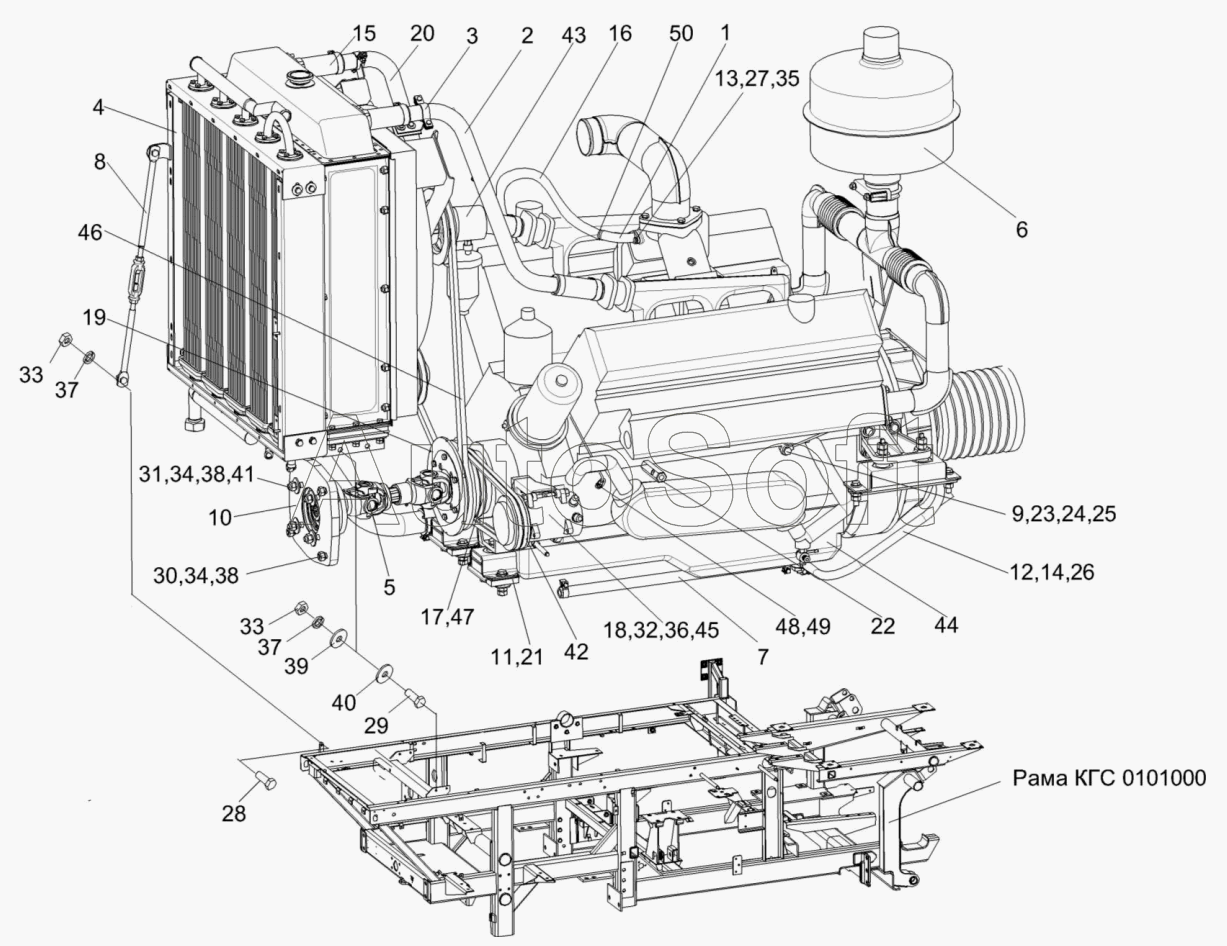

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Установка дизеля ЯМЗ-238АК-1 КГС 0116000А (лист 1)
40
27
28
29
30
31
32
33
33
34
34
35
36
37
37
38
38
39
26
41
42
43
44
44
45
46
47
48
49
50
КГС0101000
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0101000 | К***0 | Рама | |
| КГС0116000А | К***А | Установка дизеля ЯМЗ-238АК | |
| 1 | К***0 | Патрубок | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Хомут | |
| 4 | К***А | Блок радиаторов | |
| 5 | К***0 | Вал карданный | |
| 6 | К***0 | Глушитель | |
| 7 | К***0 | Маслопровод сливной | |
| 8 | К***0 | Растяжка | |
| 9 | К***0 | Маслопровод | |
| 10 | К***0 | Корпус | |
| 11 | У***0 | Амортизатор | |
| 12 | А***0 | Хомут | |
| 13 | К***1 | Прокладка | |
| 14 | К***3 | Рукав | |
| 15 | К***4 | Рукав | |
| 16 | К***6 | Рукав | |
| 17 | К***2 | Шкив | |
| 18 | К***2 | Шпилька | |
| 19 | К***6 | Фланец | |
| 20 | К***1 | Труба | |
| 21 | К***1 | Пластина | |
| 22 | У***4 | Штуцер | |
| 23 | У***2 | Шайба | |
| 24 | У***А | Штуцер | |
| 25 | У***А | Болт поворотного угольника | |
| 26 | У***4 | Штуцер | |
| 27 | Б***6 | Болт М8-6eх20-7796 | |
| 28 | Б***6 | Болт М12-6eх25-7796 | |
| 29 | Б***6 | Болт М12-6eх35-7796 | |
| 30 | Б***6 | Болт М14-6eх45-7796 | |
| 31 | Б***6 | Болт М14-6eх70-7796 | |
| 32 | Г***5 | Гайка М10-6G-5915 | |
| 33 | Г***5 | Гайка М12-6G-5915 | |
| 34 | Г***5 | Гайка М14-6G-5915 | |
| 35 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 39 | Ш***8 | Шайба А12.01-6958 | |
| 40 | Ш***1 | Шайба С.12.01-11371 | |
| 41 | Ш***1 | Шайба С.14х4.01-11371 | |
| 42 | 2***3 | Ремень | |
| 43 | 4***9 | Генератор | |
| 44 | Я***6 | Двигатель | |
| 44 | Я***1 | Двигатель | |
| 45 | H***0 | Компрессор | |
| 46 | У***0 | Ремень | |
| 47 | B***i | Ремень | |
| 48 | 6***2 | Трубка подвода масла | |
| 49 | 4***6 | Угольник | |
| 50 | T***2 | Хомут червячный |
