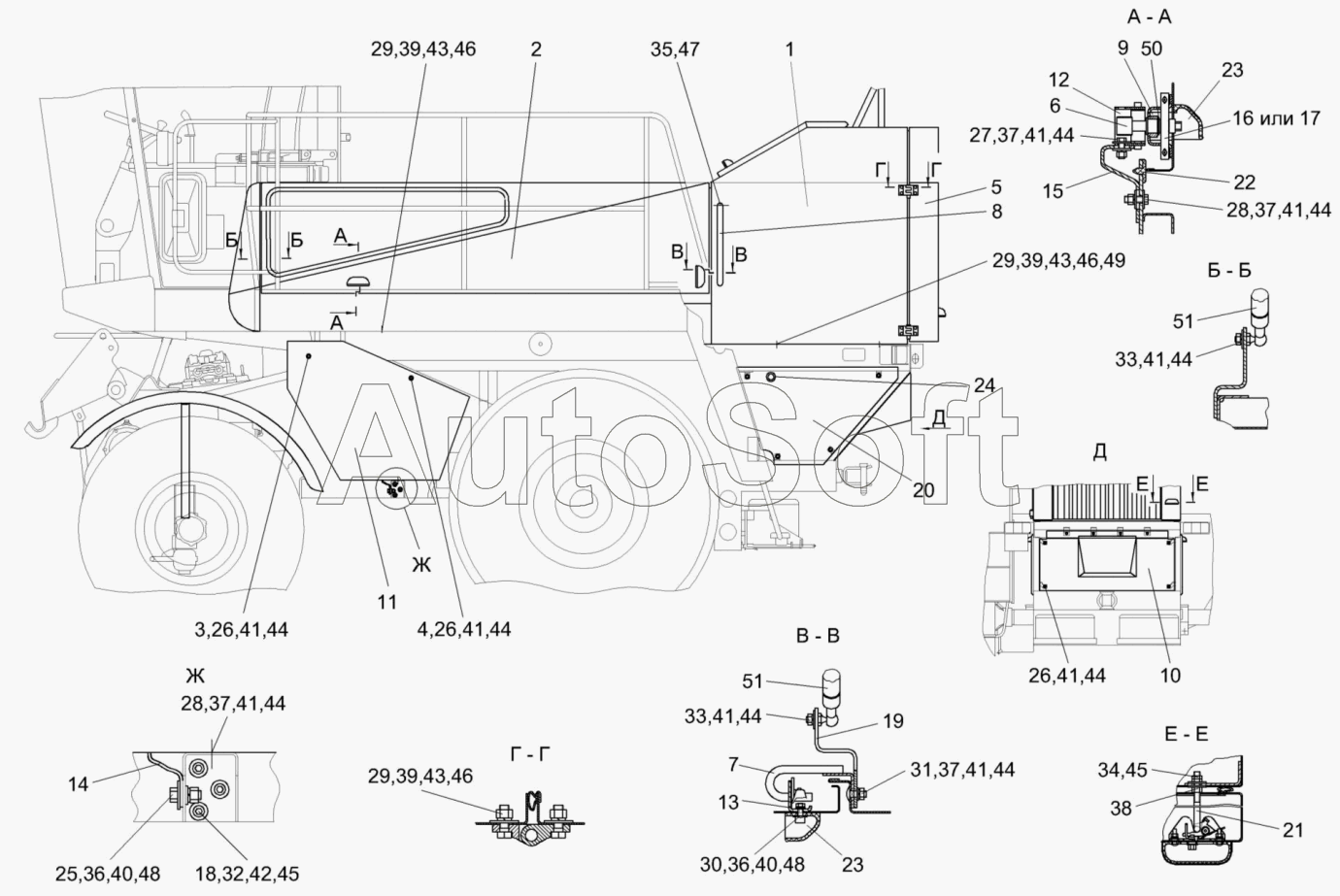

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Установка капотов КГС 0128000 (вид слева)
39
39
39
26
26
26
27
28
28
29
29
29
30
31
32
33
33
34
35
36
36
37
37
37
37
38
25
40
40
41
41
41
41
41
41
41
41
41
42
43
43
43
44
44
44
44
44
44
44
44
44
45
45
46
46
46
47
48
48
49
50
51
51
12
6
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0128000 | К***0 | Установка капотов | |
| 1 | К***0 | Каркас | |
| 2 | К***0 | Капот | |
| 3 | К***0 | Труба | |
| 4 | К***1 | Труба | |
| 5 | К***0 | Воздухозаборник | |
| 6 | К***0 | Фиксатор | |
| 6 | К***0 | Фиксатор | |
| 7 | К***1 | Зацеп | |
| 8 | К***0 | Поручень | |
| 9 | К***0 | Корпус | |
| 10 | К***0 | Щит | |
| 11 | К***0 | Щиток | |
| 12 | К***А | Замок | |
| 13 | К***0 | Замок | |
| 14 | А***0 | Ограничитель капота | |
| 15 | К***4 | Кронштейн | |
| 16 | К***5 | Пластина | |
| 17 | К***6 | Пластина | |
| 18 | К***7 | Кронштейн | |
| 19 | К***1 | Кронштейн | |
| 20 | К***5 | Панель | |
| 21 | К***5 | Скоба | |
| 22 | А***2 | Прокладка | |
| 23 | К***5 | Рукоятка | |
| 24 | 5***2 | Втулка | |
| 25 | Б***8 | Болт М6-6eх16-7798 | |
| 26 | Б***6 | Болт М8-6eх16-7796 | |
| 27 | Б***6 | Болт М8-6eх20-7796 | |
| 28 | Б***6 | Болт М8-6eх25-7796 | |
| 29 | Б***6 | Болт М12-6eх35-7796 | |
| 30 | Б***2 | Болт М6-6eх20-7802 | |
| 31 | Б***2 | Болт М8-6eх20-7802 | |
| 32 | В***8 | Винт М10-6eх20-11738 | |
| 33 | Г***6 | Гайка М8-6G-2526 | |
| 34 | Г***6 | Гайка М10-6G-2526 | |
| 35 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 36 | Г***5 | Гайка М6-6G-5915 | |
| 37 | Г***5 | Гайка М8-6G-5915 | |
| 38 | Г***5 | Гайка М10-6G-5915 | |
| 39 | Г***5 | Гайка М12-6G-5915 | |
| 40 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 43 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 44 | Ш***8 | Шайба | |
| 45 | Ш***8 | Шайба А10.01-6958 | |
| 46 | Ш***8 | Шайба А12.01-6958 | |
| 47 | Ш***8 | Шайба А 20.01-6958 | |
| 48 | Ш***1 | Шайба С.6.01-11371 | |
| 49 | Ш***1 | Шайба С.12.01-11371 | |
| 50 | В***0 | Кольцо В19-13940 | |
| 51 | 1***0 | Пружина газовая |
