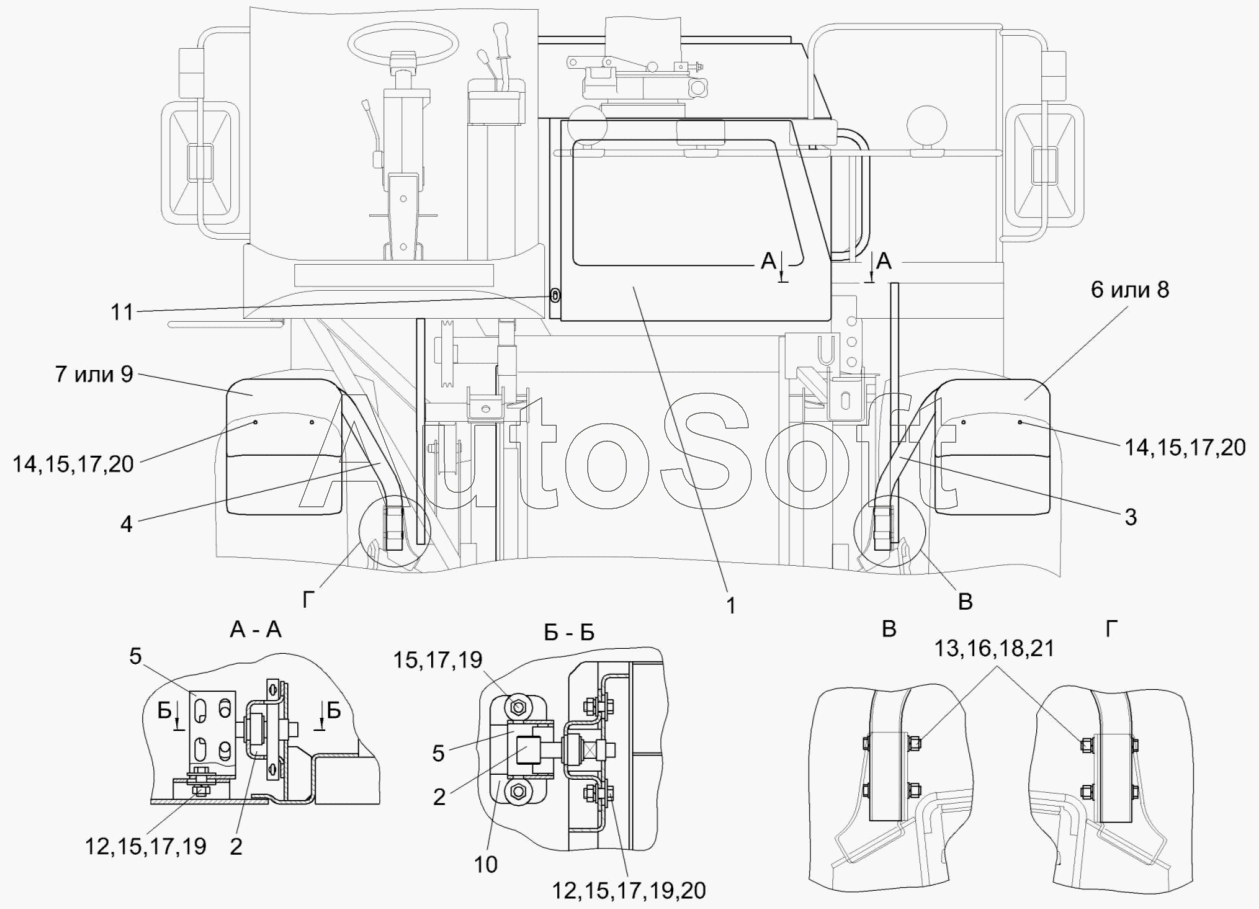

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Установка капотов КГС 0128000 (вид спереди)
1
2
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
14
15
15
15
15
15
16
17
17
17
17
17
18
19
19
19
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0128000 | К***0 | Установка капотов | |
| КГС0128200 | К***0 | Крыло | |
| КГС0128200-01 | К***1 | Крыло | |
| 1 | К***0 | Маска | |
| 2 | К***0 | Фиксатор | |
| 3 | К***0 | Каркас | |
| 4 | К***1 | Каркас | |
| 5 | К***А | Замок | |
| 6 | К***3 | Щиток | |
| 7 | К***1 | Щиток | |
| 8 | К***4 | Щиток | |
| 9 | К***1 | Щиток | |
| 10 | К***7 | Скоба | |
| 11 | 5***2 | Втулка | |
| 12 | Б***6 | Болт М8-6eх20-7796 | |
| 13 | Б***6 | Болт М16-6eх100-7796 | |
| 14 | Б***2 | Болт М8-6eх20-7802 | |
| 15 | Г***5 | Гайка М8-6G-5915 | |
| 16 | Г***5 | Гайка М16-6G-5915 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 19 | Ш***8 | Шайба | |
| 20 | Ш***1 | Шайба С.8.01-11371 | |
| 21 | Ш***1 | Шайба С.16.01-11371 |
