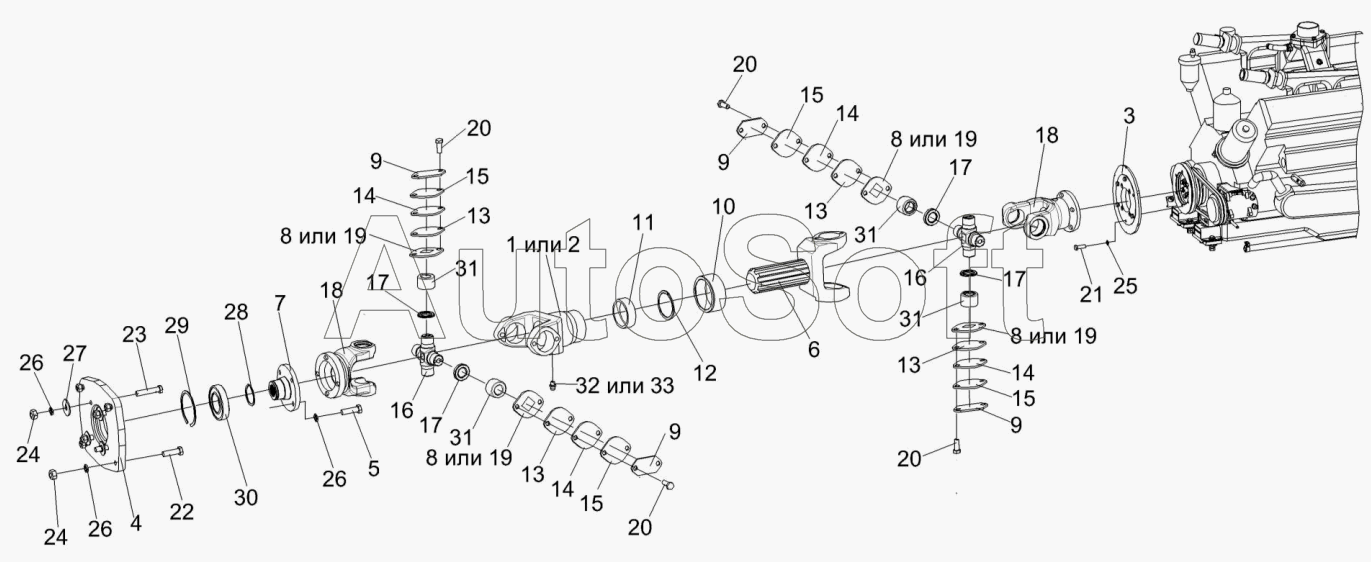

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Установка вала карданного КИЛ 0106850
25
17
17
17
17
18
18
19
19
19
19
20
20
20
20
21
22
23
24
24
16
16
26
26
26
27
28
29
30
31
31
31
31
32
33
7
4
6
1
2
3
4
5
6
6
8
8
8
8
9
9
9
9
10
11
12
13
13
13
13
14
14
14
14
15
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Вилка скользящая | |
| 2 | К***1 | Вилка скользящая | |
| 3 | К***6 | Фланец | |
| 4 | К***3 | Корпус | |
| 4 | К***0 | Корпус | |
| 5 | К***6 | Болт | |
| 6 | К***0 | Вал карданный | |
| 6 | К***9 | Вал карданный | |
| 6 | К***0 | Вал карданный | |
| 7 | К***8 | Втулка | |
| 8 | 1***0 | Пластина опорная | |
| 9 | 1***1 | Пластина-замок | |
| 10 | 1***5 | Колпак сальника | |
| 11 | 1***8 | Кольцо войлочное | |
| 12 | 1***9 | Шайба разрезная | |
| 13 | 1***Б | Пластина балансировочная | |
| 14 | 1***Б | Пластина балансировочная | |
| 15 | 1***Б | Пластина балансировочная | |
| 16 | 1***0 | Крестовина карданного вала | |
| 17 | 1***3 | Уплотнение подшипника карданного вала | |
| 18 | 6***3 | Вилка карданного вала | |
| 19 | 4***0 | Пластина опорная игольчатого подшипника | |
| 20 | Б***6 | Болт М8-6Gх16 | |
| 21 | Б***6 | Болт М10-6ех30-7796 | |
| 22 | Б***6 | Болт М14-6ех45-7796 | |
| 23 | Б***6 | Болт М14-6ех70-7796 | |
| 24 | Г***5 | Гайка М14-6G-5915 | |
| 25 | Ш***9 | Шайба 10Т.65Г-239 | |
| 26 | Ш***2 | Шайба 14.65Г-6402 | |
| 27 | Ш***1 | Шайба С14х4-11371 | |
| 28 | В***0 | Кольцо В60-13940 | |
| 29 | А***1 | Кольцо А110-13941 | |
| 30 | 8***2 | Подшипник 80212 С17-7242 | |
| 31 | 8***1 | Подшипник 804805К1 | |
| 32 | 1***3 | Масленка 1.3-19853 | |
| 33 | 1***3 | Масленка |
