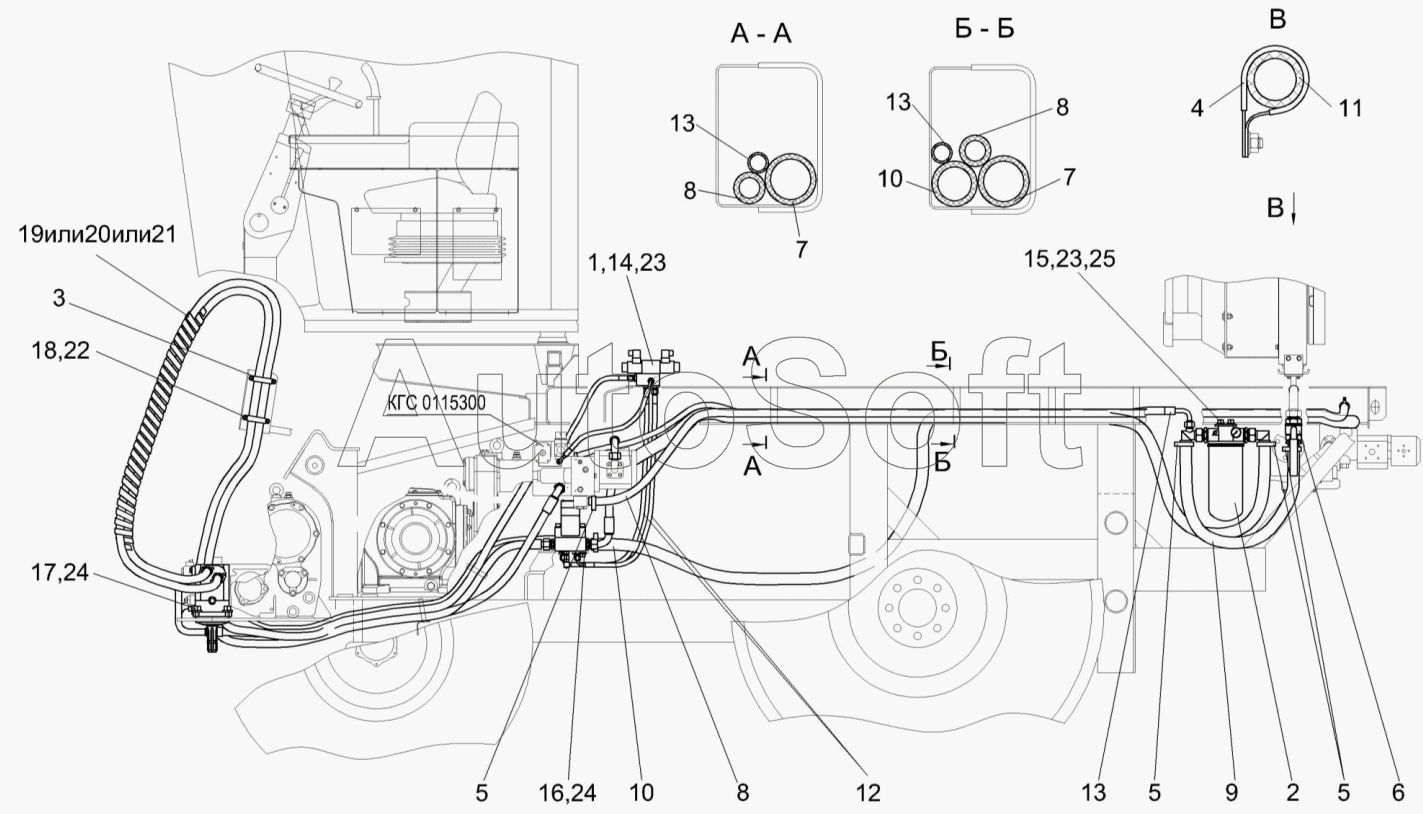

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Гидросистема привода питающего аппарата и адаптеров КГС 0115000 (вид слева)
13
13
13
КГС0115300А
25
24
24
23
23
22
21
20
19
18
17
16
15
14
12
11
10
10
9
8
8
8
7
7
6
5
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0115000 | К***0 | Гидросистема привода питающего аппарата и адаптеров | |
| КГС0115300А | К***А | Гидронасос двухсекционный | |
| 1 | К***А | Гидроблок | |
| 2 | К***0 | Фильтр сливной | |
| 3 | К***0 | Прижим | |
| 4 | К***8 | Хомут | |
| 5 | А***0 | Хомут | |
| 6 | К***0 | Кран | |
| 7 | К***1 | Рукав всасывающий | |
| 8 | К***8 | Рукав всасывающий | |
| 9 | К***3 | Рукав всасывающий | |
| 10 | К***1 | Рукав всасывающий | |
| 11 | К***2 | Рукав всасывающий | |
| 12 | Р***0 | Рукав высокого давления | |
| 13 | Р***0 | Рукав высокого давления | |
| 14 | Б***6 | Болт М8-6ех16-7796 | |
| 15 | Б***6 | Болт М8-6ех20-7796 | |
| 16 | Б***6 | Болт | |
| 17 | Б***6 | Болт М12-6ех45-7796 | |
| 18 | Б***8 | Болт М6-6ех12-7798 | |
| 19 | S***D | Оплетка | |
| 20 | S***6 | Оплетка | |
| 21 | Н***6 | Оплетка | |
| 22 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 25 | Ш***8 | Шайба |
