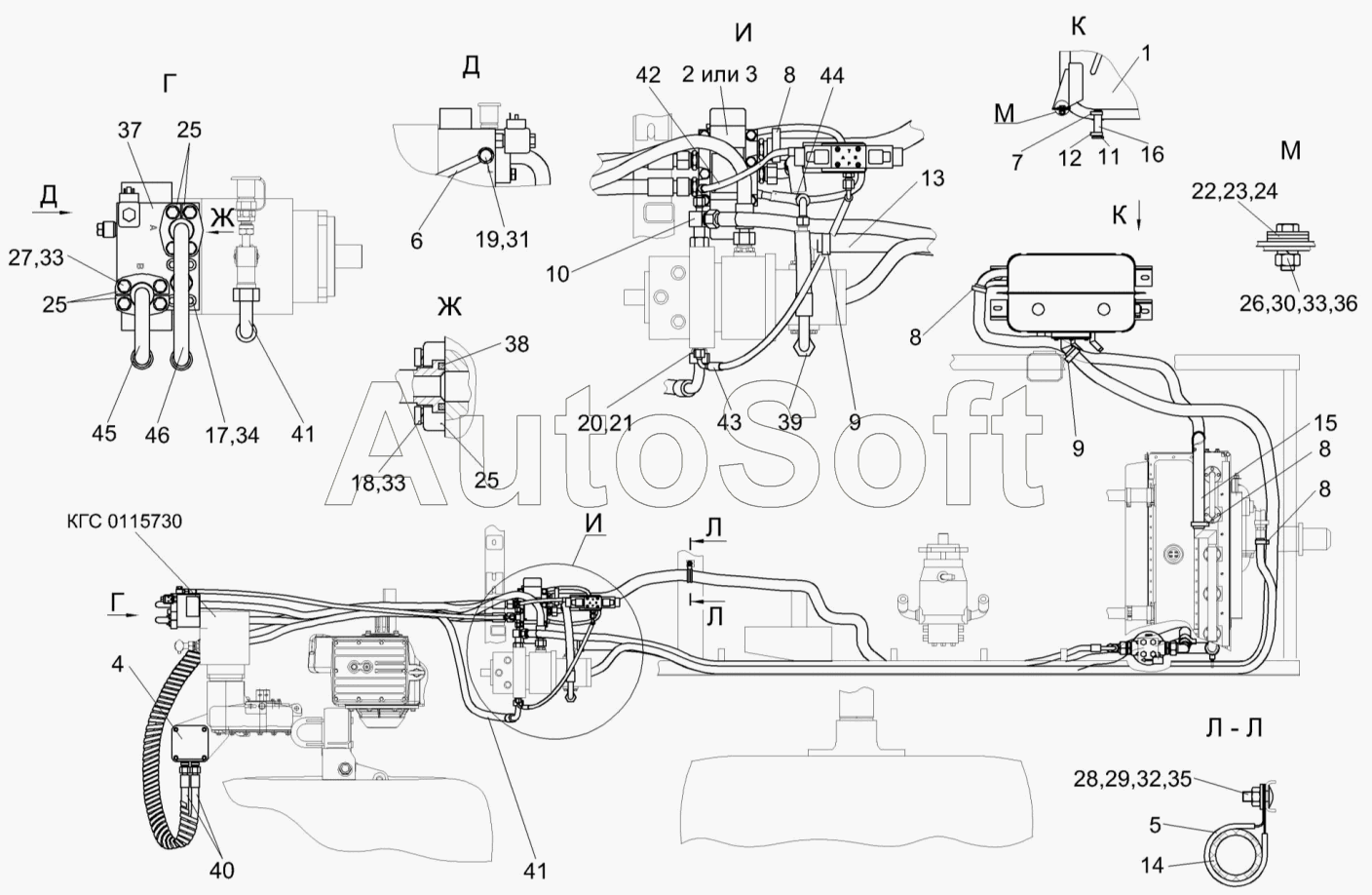

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Гидросистема привода питающего аппарата и адаптеров КГС 0115000 (вид сверху)
36
25
25
25
26
27
28
29
30
31
32
33
33
33
34
35
24
37
38
39
40
41
41
42
43
44
45
46
КГС0115730
12
1
2
3
4
5
6
7
8
8
8
8
9
9
10
11
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0115000 | К***0 | Гидросистема привода питающего аппарата и адаптеров | |
| КГС0115730 | К***0 | Гидромотор привода питающего аппарата | |
| 1 | К***А | Бак масляный | |
| 2 | К***0 | Гидроблок адаптеров | |
| 3 | К***0 | Гидроблок адаптеров | |
| 4 | К***0 | Гидромотор привода адаптеров | |
| 5 | К***8 | Хомут | |
| 6 | К***0 | Трубопровод | |
| 7 | А***0 | Хомут стяжной | |
| 8 | А***0 | Хомут | |
| 9 | А***0 | Хомут стяжной | |
| 10 | К***0 | Тройник | |
| 11 | У***0 | Пробка | |
| 12 | У***0 | Хомут стяжной | |
| 13 | К***1 | Рукав всасывающий | |
| 14 | К***1 | Рукав всасывающий | |
| 15 | К***2 | Рукав всасывающий | |
| 16 | К***4 | Рукав | |
| 17 | К***8 | Винт | |
| 18 | К***9 | Болт | |
| 19 | К***5 | Болт поворотного угольника | |
| 20 | П***2 | Ниппель | |
| 21 | П***А | Штуцер | |
| 22 | П***9 | Прокладка | |
| 23 | П***1 | Прокладка | |
| 24 | П***4 | Прокладка | |
| 25 | У***4 | Полуфланец | |
| 26 | Б***6 | Болт М12-6ех35-7796 | |
| 27 | Б***6 | Болт М12-6ех45-7796 | |
| 28 | Б***2 | Болт М8-6ех20-7802 | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | G***8 | Прокладка G1-4 М1-23358 | |
| 32 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 12.65Г-6402 | |
| 35 | Ш***8 | Шайба | |
| 36 | Ш***8 | Шайба А12.01-6958 | |
| 37 | 2***9 | Гидроблок | |
| 38 | Г***3 | Кольцо уплотнительное | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***° | Рукав высокого давления | |
| 42 | Р***0 | Рукав высокого давления | |
| 43 | Р***0 | Рукав высокого давления | |
| 44 | Р***0 | Рукав высокого давления | |
| 45 | 1***0 | Рукав высокого давления 10041.00.00.000 (L=1800, Dy20) | |
| 46 | 1***1 | Рукав высокого давления 10041.00.00.000-01 (L=1800, Dy20) |
