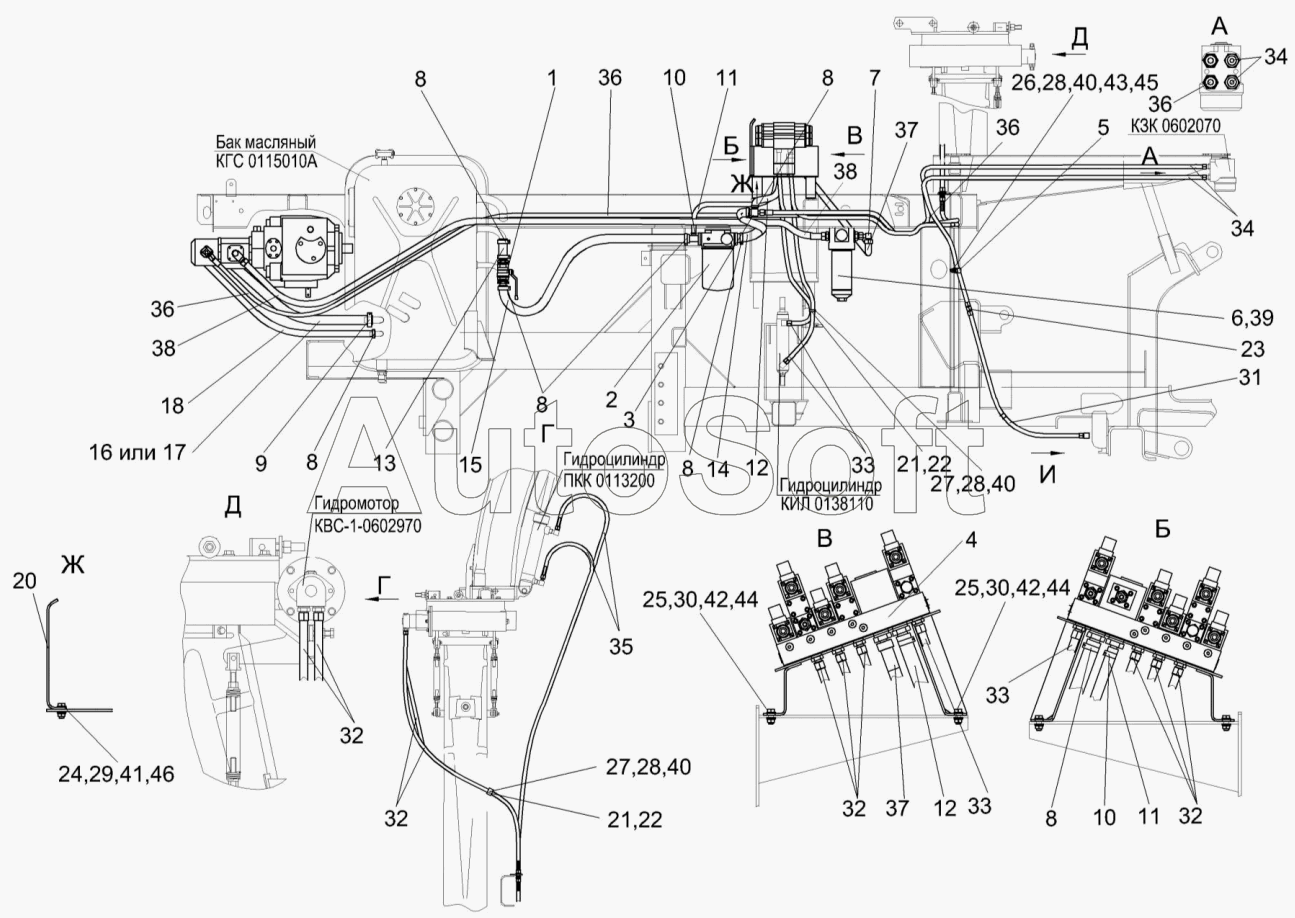

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Гидросистема рабочих органов и рулевого управления КГС 0125000 (вид справа)
39
27
27
28
28
28
29
30
30
31
32
32
32
32
33
33
33
34
34
35
36
36
36
36
37
37
38
38
26
40
40
40
41
42
42
43
44
44
45
46
КИЛ0138110А
КЗК0602070
ПКК0113200
КВС-1-0602970
КГС0115010А
13
1
2
3
4
5
6
7
8
8
8
8
8
8
9
10
10
11
11
12
12
14
15
16
17
18
20
21
21
22
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0602970 | К***0 | Гидромотор силосопровода | |
| КГС0115010А | К***А | Бак масляный | |
| КГС0125000 | К***0 | Гидросистема рабочих органов и рулевого управления | |
| КЗК0602070 | К***0 | Насос дозатор | |
| КИЛ0138110А | К***А | Гидроцилиндр | |
| ПКК0113200 | П***0 | Гидроцилиндр | |
| 1 | К***0 | Кран | |
| 2 | К***0 | Фильтр сливной | |
| 3 | К***0 | Тройник | |
| 4 | К***0 | Гидроблок | |
| 5 | К***0 | Хомут | |
| 6 | К***0 | Фильтр напорный | |
| 7 | У***0 | Угольник | |
| 8 | А***0 | Хомут | |
| 9 | А***0 | Хомут | |
| 10 | А***0 | Хомут | |
| 11 | К***2 | Рукав | |
| 12 | К***4 | Рукав | |
| 13 | К***5 | Рукав | |
| 14 | К***1 | Рукав | |
| 15 | К***2 | Рукав | |
| 16 | К***2 | Рукав всасывающий | |
| 17 | К***1 | Рукав всасывающий | |
| 18 | К***3 | Рукав всасывающий | |
| 20 | К***3 | Щиток | |
| 21 | К***1 | Прокладка | |
| 22 | К***3 | Прижим | |
| 23 | П***6 | Штуцер переборочный | |
| 24 | Б***6 | Болт М8-6ех20-7796 | |
| 25 | Б***6 | Болт М10-6ех30-7796 | |
| 26 | Б***8 | Болт М6-6ех25-7798 | |
| 27 | Б***8 | Болт М6-6ех35-7798 | |
| 28 | Г***5 | Гайка М6-6G-5915 | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 30 | Г***5 | Гайка М10-6G-5915 | |
| 31 | 8***0 | Рукав высокого давления | |
| 32 | 8***0 | Рукав высокого давления | |
| 33 | 8***0 | Рукав высокого давления | |
| 34 | 8***0 | Рукав высокого давления | |
| 35 | 8***0 | Рукав высокого давления | |
| 36 | 1***0 | Рукав высокого давления | |
| 37 | 1***0 | Рукав высокого давления | |
| 38 | 1***0 | Рукав высокого давления | |
| 39 | С***1 | Фильтроэлемент | |
| 40 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 43 | Ш***8 | Шайба | |
| 44 | Ш***8 | Шайба А10.01-6958 | |
| 45 | Ш***1 | Шайба С.6.01-11371 | |
| 46 | Ш***1 | Шайба С.8.01-11371 |
