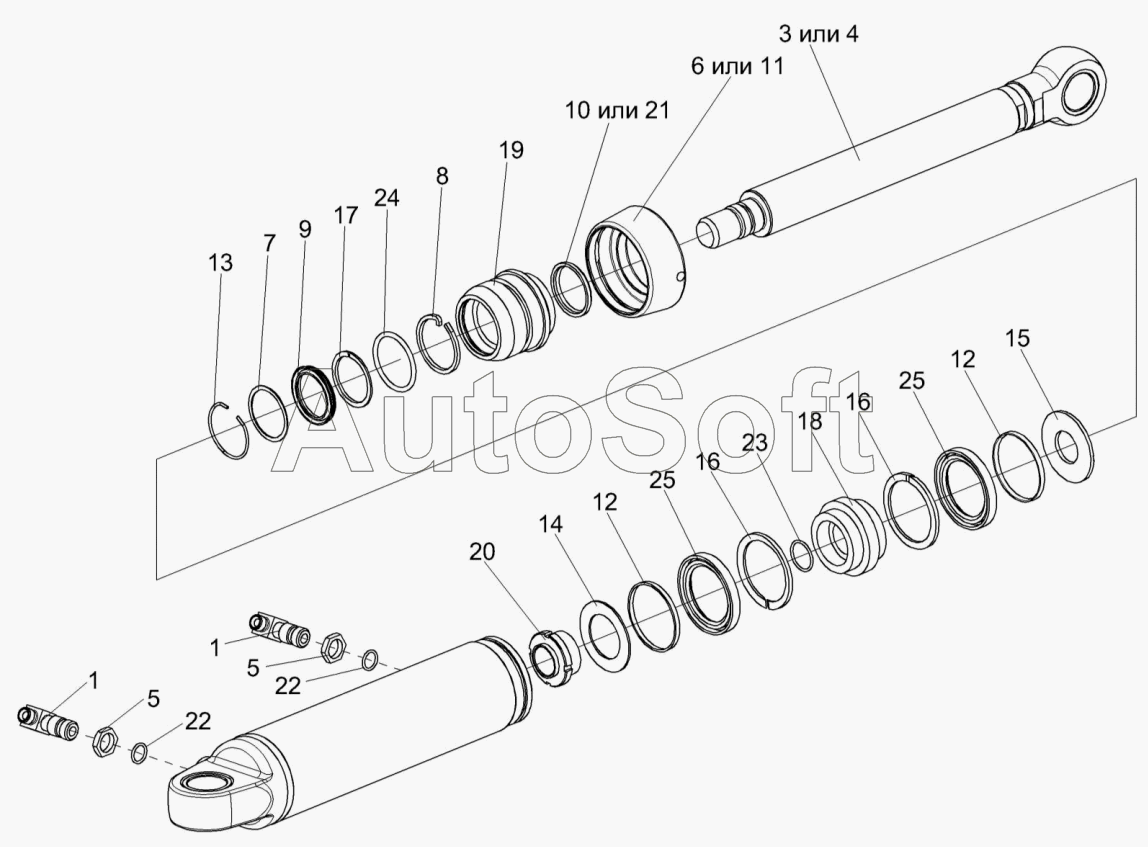

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Гидроцилиндр КИЛ 0118440-02
1
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 105.072.24.000-01 | 1***1 | Гидроцилиндр 3-80х50-250-1 | |
| КИЛ0118440-02 | К***2 | Гидроцилиндр | |
| 1 | У***А | Угольник ввертной | |
| 2 | 1***1 | Корпус цилиндра | |
| 3 | 1***1 | Шток | |
| 4 | 1***1 | Шток | |
| 5 | Н***2 | Контргайка | |
| 6 | У***5 | Крышка | |
| 7 | 1***4 | Шайба | |
| 8 | 1***1 | Стопор | |
| 9 | 1***2 | Манжета 60х50 | |
| 10 | 1***1 | Грязесъемник 2-50 | |
| 11 | 1***8 | Крышка | |
| 12 | 1***2 | Манжетодержатель | |
| 13 | 1***4 | Кольцо | |
| 14 | 1***2 | Шайба | |
| 15 | 1***2 | Шайба | |
| 16 | 1***2 | Кольцо защитное | |
| 17 | 1***2 | Кольцо защитное | |
| 18 | 1***3 | Поршень | |
| 19 | 1***4 | Втулка | |
| 20 | 1***7 | Гайка | |
| 21 | 2***1 | Грязесъемник | |
| 22 | 0***3 | Кольцо 017-021-25-2-2-18829-9833 | |
| 23 | 0***3 | Кольцо 029-035-36-2-2-18829-9833 | |
| 24 | 0***3 | Кольцо 070-080-58-2-2-18829-9833 | |
| 25 | 1***6 | Манжета 1-80х65-4-14896 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
