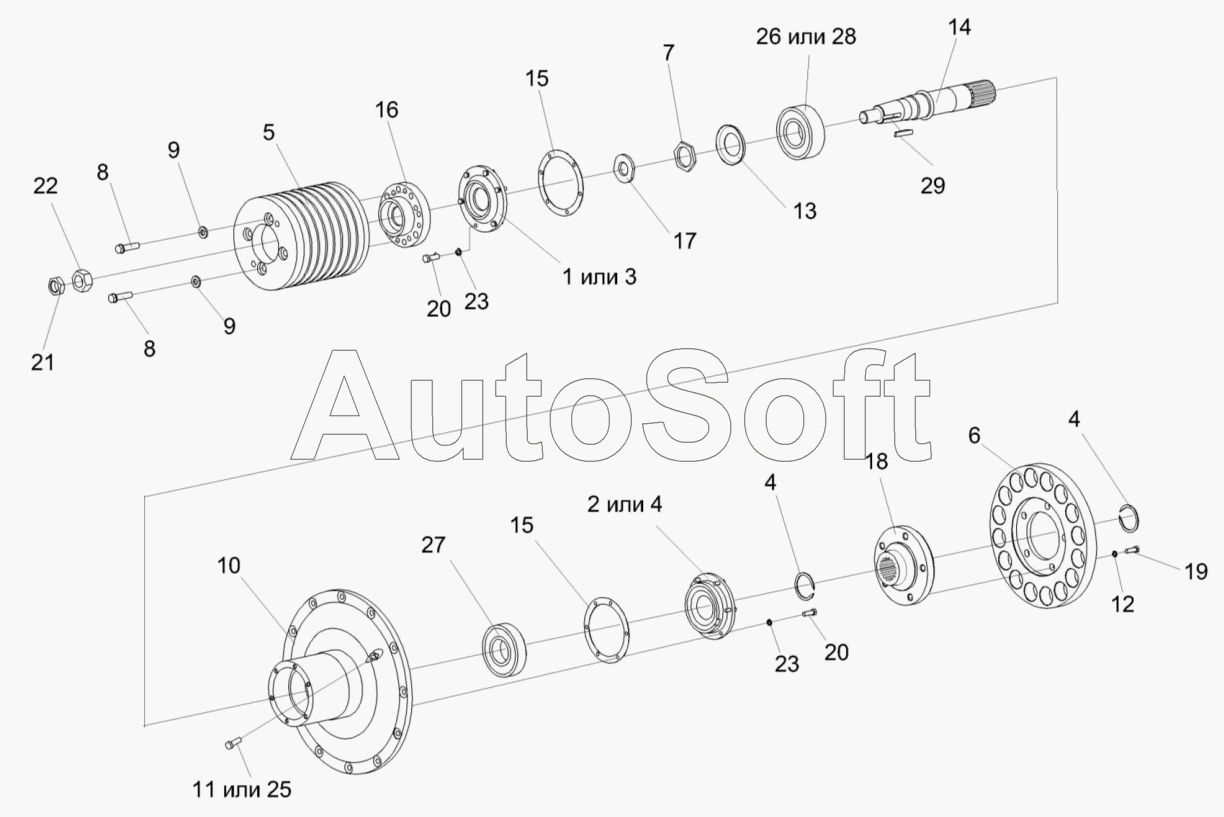

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Главный привод УЭС-4-0400050-02
14
29
28
27
26
25
23
23
22
21
20
20
19
18
17
16
15
15
13
12
11
10
9
9
8
8
7
6
5
4
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС-4-0400050-02 | У***2 | Главный привод | |
| УЭС-4-0400060 | У***0 | Установка вала главного привода | |
| УЭС-4-0400390 | У***0 | Диск ведомый | |
| 1 | 3***0 | Корпус манжеты | |
| 2 | 3***0 | Корпус манжеты | |
| 3 | 3***0 | Корпус манжеты | |
| 4 | 3***А | Корпус манжеты | |
| 5 | К***5 | Шкив | |
| 6 | К***А | Полумуфта | |
| 7 | К***6 | Гайка | |
| 8 | У***3 | Болт | |
| 9 | У***5 | Шайба | |
| 10 | У***1 | Крышка картера маховика | |
| 11 | У***3 | Пробка | |
| 12 | 1***0 | Шайба | |
| 13 | 1***2 | Маслоотражатель | |
| 14 | 3***1 | Вал шлицевой | |
| 15 | 3***1 | Прокладка | |
| 16 | 3***А | Ступица шкива | |
| 17 | 3***1 | Шайба | |
| 18 | 3***2 | Втулка шлицевая | |
| 19 | 3***4 | Болт крепления маховика | |
| 20 | Б***6 | Болт М8-6ех25-7796 | |
| 21 | Г***6 | Гайка М30х2-6g-2526 | |
| 22 | Г***5 | Гайка М30х2-6g-5915 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | В***0 | Кольцо В60-13940 | |
| 25 | П***m | Пробка 3КГ1/4dm | |
| 26 | 3***1 | Подшипник 3612Г-5721 | |
| 27 | 3***8 | Подшипник 312-8338 | |
| 28 | 5***6 | Подшипник 53612Г-24696 | |
| 29 | Ш***0 | Шпонка 2-8х7х25-23360 |
