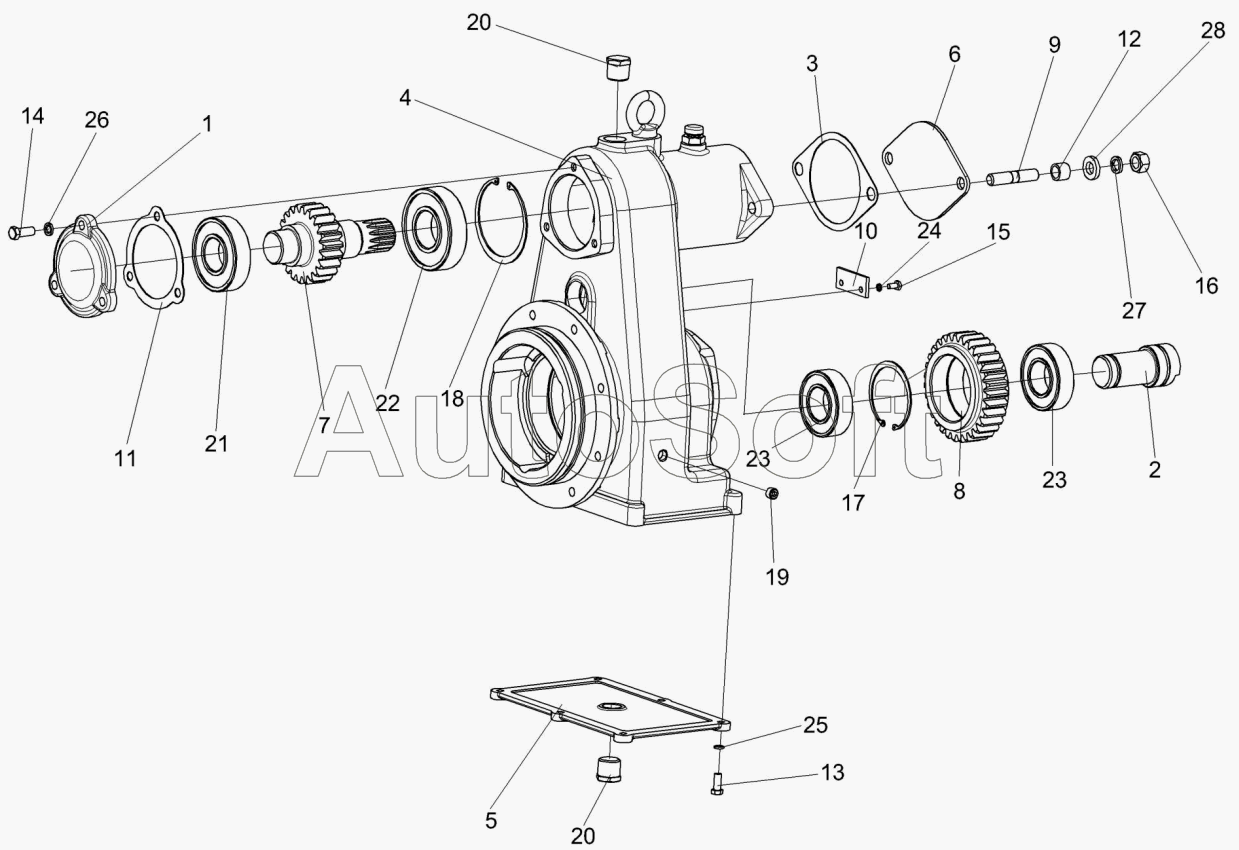

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Мультипликатор КГС 0104030 (лист 1)
14
28
27
26
25
24
23
23
22
21
20
20
19
18
17
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0104030 | К***0 | Мультипликатор | |
| 1 | К***0 | Крышка | |
| 2 | П***0 | Ось | |
| 3 | К***2 | Прокладка | |
| 4 | К***1 | Корпус | |
| 5 | К***3 | Крышка | |
| 6 | К***2 | Крышка | |
| 7 | К***1 | Вал-шестерня | |
| 8 | К***2 | Шестерня | |
| 9 | К***9 | Шпилька | |
| 10 | П***А | Упор | |
| 11 | Ж***1 | Прокладка | |
| 12 | 3***6 | Втулка | |
| 13 | Б***6 | Болт М8-6ех20-7796 | |
| 14 | Б***6 | Болт М10-6ех25-7796 | |
| 15 | Б***8 | Болт М6-6ех12-7798 | |
| 16 | Г***5 | Гайка М14-6G-5915 | |
| 17 | В***3 | Кольцо В80-13943 | |
| 18 | В***3 | Кольцо | |
| 19 | П***m | Пробка 2-КГ dm | |
| 20 | П***Г | Пробка КГ | |
| 21 | 3***8 | Подшипник 308-8338 | |
| 22 | 3***9 | Подшипник 309-8339 | |
| 23 | 5***1 | Подшипник 553508-5721 | |
| 24 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 28 | У***3 | Шайба |
