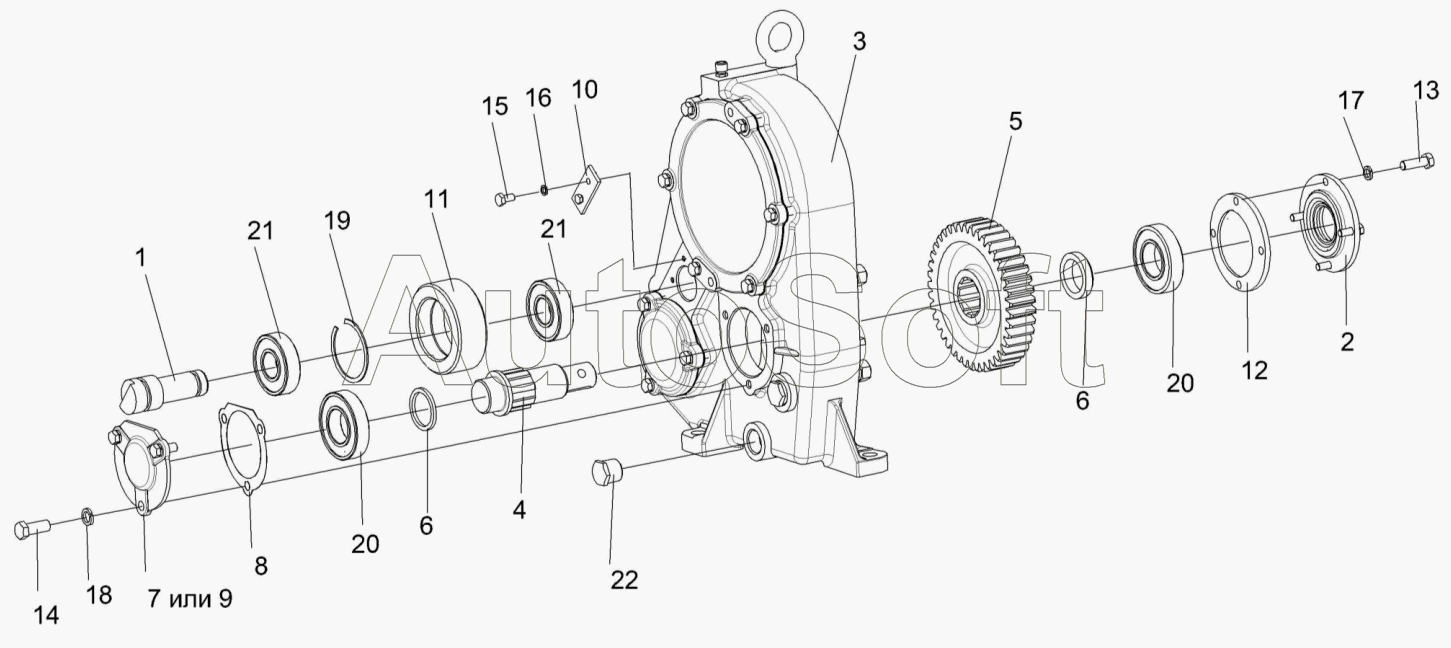

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Редуктор КГС 0114000 (лист 2)
11
22
21
21
20
20
19
18
17
16
15
14
13
12
10
9
8
7
6
6
5
4
3
2
1
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0114000 | К***0 | Редуктор | |
| 1 | К***0 | Ось | |
| 2 | П***0 | Крышка | |
| 3 | К***1 | Корпус | |
| 4 | К***2 | Вал | |
| 5 | К***4 | Шестерня | |
| 6 | К***1 | Втулка | |
| 7 | К***8 | Крышка | |
| 8 | К***5 | Прокладка | |
| 9 | К***Б | Крышка | |
| 10 | П***А | Упор | |
| 11 | К***0 | Шестерня | |
| 11 | П***5 | Шестерня | |
| 12 | П***2 | Прокладка | |
| 13 | Б***6 | Болт М8-6eх25-7796 | |
| 14 | Б***6 | Болт М10-6eх25-7796 | |
| 15 | Б***8 | Болт М6-6eх12-7798 | |
| 16 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 19 | В***1 | Кольцо В72-13941 | |
| 20 | 2***8 | Подшипник 208-8338 | |
| 21 | 2***3 | Подшипник 23306-30633 | |
| 22 | П***m | Пробка КГ3/4dm |
