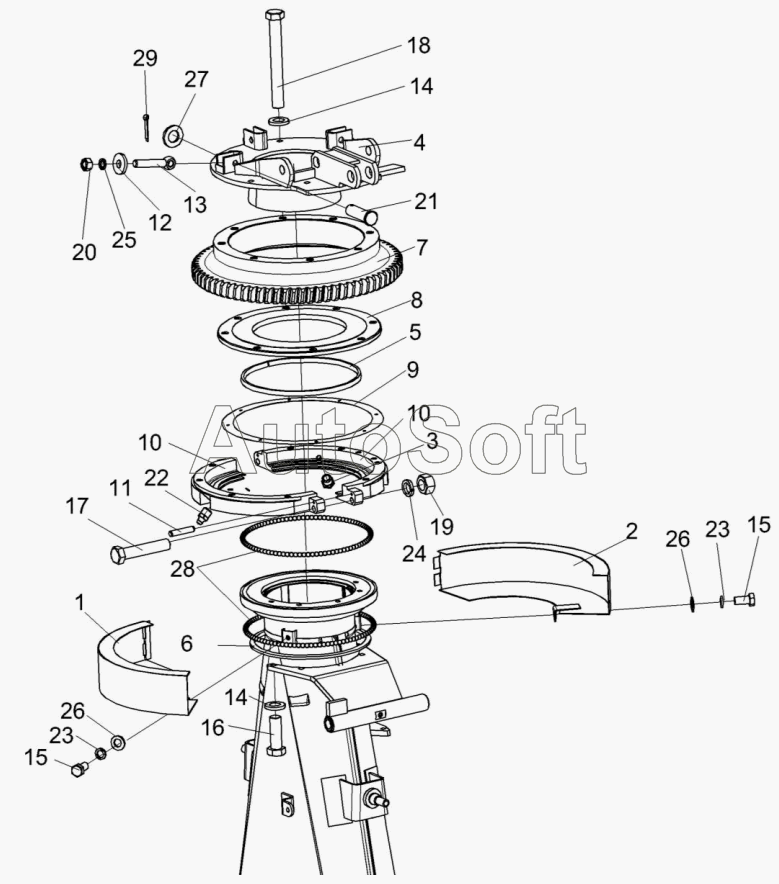

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Основание силосопровода КГС 0150040 (лист 2)
14
14
29
28
27
26
26
25
24
23
23
22
21
20
19
18
17
16
15
15
13
12
11
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0150040 | К***0 | Основание силосопровода | |
| КГС0150120 | К***0 | Корпус | |
| 1 | К***0 | Ограждение | |
| 2 | К***0 | Ограждение | |
| 3 | К***0 | Клапан предохранительный | |
| 4 | П***0 | Опора | |
| 5 | К***1 | Уплотнение | |
| 6 | К***1 | Уплотнение | |
| 7 | К***1 | Колесо | |
| 8 | К***4 | Фланец | |
| 9 | К***6 | Прокладка | |
| 10 | К***6 | Полукольцо | |
| 11 | К***5 | Штифт | |
| 12 | П***6 | Шайба | |
| 13 | П***2 | Болт специальный | |
| 14 | У***7 | Шайба | |
| 15 | Б***6 | Болт М8-6ех16-7796 | |
| 16 | Б***6 | Болт М12х1,25-6ех35-7796 | |
| 17 | Б***6 | Болт М12х1, 25-6Gх60-7796 | |
| 18 | Б***6 | Болт М12х1, 25-6ех100-7796 | |
| 19 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 20 | Г***5 | Гайка М16-6G-5915 | |
| 21 | 6***0 | Ось 6-12 b12х40-9650 | |
| 22 | 1***3 | Масленка | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 26 | Ш***1 | Шайба С.8.01-11371 | |
| 27 | Ш***1 | Шайба С.10.01-11371 | |
| 28 | Ш***2 | Шарик 9-5-3722 | |
| 29 | Ш***7 | Шплинт 3,2х20-397 |
