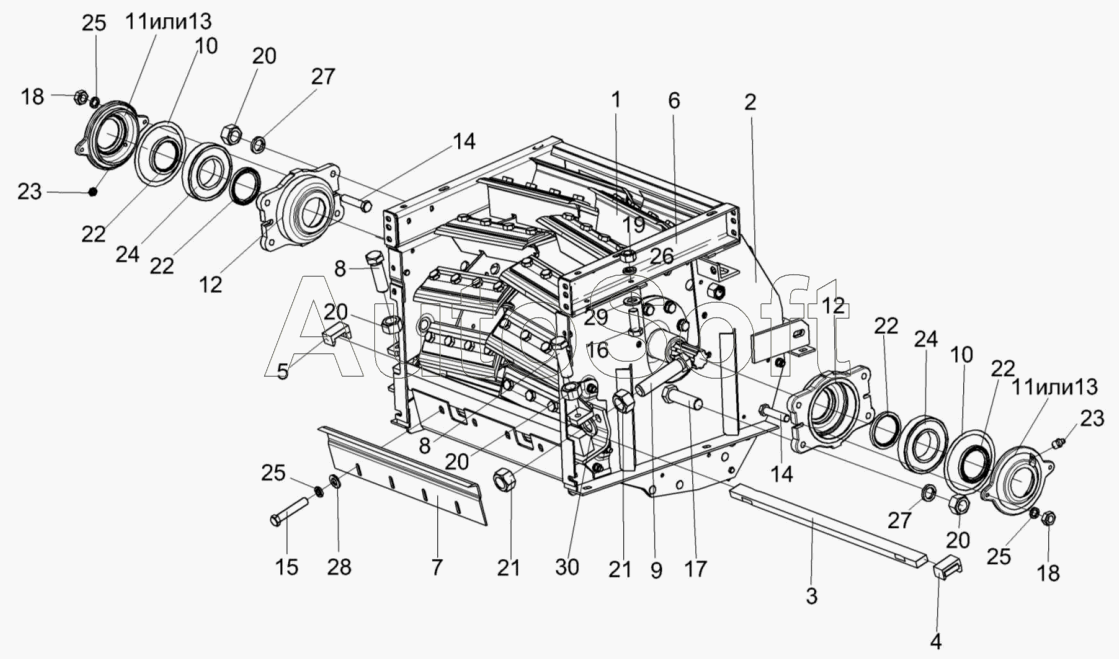

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Аппарат измельчающий КГС 0150580 (лист 1)
15
30
29
28
27
27
26
25
25
25
24
24
23
23
22
22
22
22
21
21
20
20
20
20
19
18
18
17
16
14
14
13
13
12
12
11
11
10
10
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0150580 | К***0 | Аппарат измельчающий | |
| 1 | К***0 | Барабан | |
| 2 | К***0 | Рама барабана | |
| 3 | K***5 | Брус противорежущий | |
| 4 | К***А | Прижим | |
| 5 | К***1 | Прижим | |
| 6 | К***А | Обвязка | |
| 7 | К***2 | Очиститель | |
| 8 | К***А | Болт | |
| 9 | К***4 | Болт | |
| 10 | К***1 | Прокладка | |
| 11 | К***3 | Крышка подшипника | |
| 12 | К***А | Корпус подшипника | |
| 13 | К***А | Крышка подшипника | |
| 14 | Б***6 | Болт М10-6ех45-7796 | |
| 15 | Б***6 | Болт М10-6ех55-7796 | |
| 16 | Б***6 | Болт М12-6ех30-7796 | |
| 17 | Б***6 | Болт М16-6eх55-7796 | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 19 | Г***5 | Гайка М12-6G-5915 | |
| 20 | Г***5 | Гайка М16-6G-5915 | |
| 21 | Г***5 | Гайка М18-6G-5915 | |
| 22 | 2***2 | Манжета 2.2-80х105-1-8752 | |
| 23 | 1***3 | Масленка | |
| 24 | 1***8 | Подшипник 11216-28428 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 28 | Ш***1 | Шайба С.10.01-11371 | |
| 29 | Ш***1 | Шайба С.12.01-11371 | |
| 30 | Ш***1 | Шайба С.18.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
