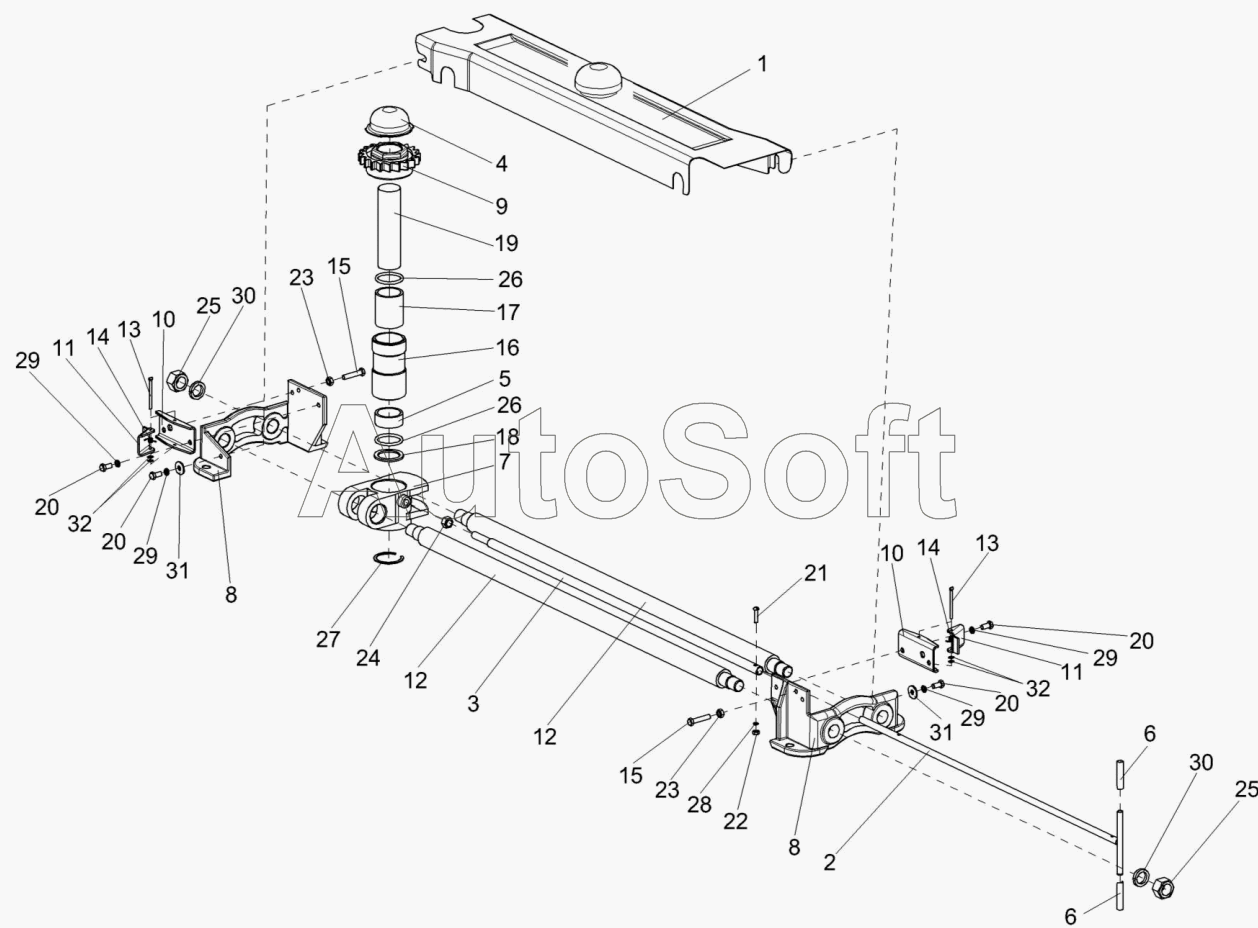

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Устройство заточное КИС 0135000А
2
1
2
3
4
5
6
6
7
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
20
20
20
21
22
23
23
24
25
25
26
26
27
28
29
29
29
29
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС0135000А | К***А | Устройство заточное | |
| КИС0135010Б | К***Б | Фиксатор | |
| 1 | К***0 | Крышка | |
| 2 | К***0 | Тяга | |
| 2 | К***0 | Тяга | |
| 3 | К***0 | Удлинитель | |
| 4 | К***2 | Колпачок | |
| 5 | К***3 | Втулка зажимная | |
| 6 | К***5 | Трубка | |
| 7 | К***Б | Каретка | |
| 8 | К***Б | Кронштейн | |
| 9 | К***Б | Колесо храповое | |
| 10 | К***Б | Скоба | |
| 11 | К***Б | Защелка | |
| 12 | К***Б | Направляющая | |
| 13 | К***А | Ось фиксатора | |
| 14 | К***А | Пружина | |
| 15 | К***8 | Болт специальный | |
| 16 | К***Б | Втулка резьбовая | |
| 17 | К***4 | Втулка нажимная | |
| 18 | К***6 | Шайба специальная | |
| 19 | Б***А | Брусок шлифовальный | |
| 20 | Б***6 | Болт М8-6ех16-7796 | |
| 21 | В***3 | Винт В1М6-8gх25-17473 | |
| 22 | Г***5 | Гайка М6-6G-5915 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Г***6 | Гайка М22х1,5-6G-2526 | |
| 26 | 0***3 | Кольцо 042-050-46-2-4-18829-9833 | |
| 27 | В***1 | Кольцо В50-13941 | |
| 28 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 22.65Г-6402 | |
| 31 | Ш***8 | Шайба 8.01-6958 | |
| 32 | Ш***1 | Шайба 5.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
