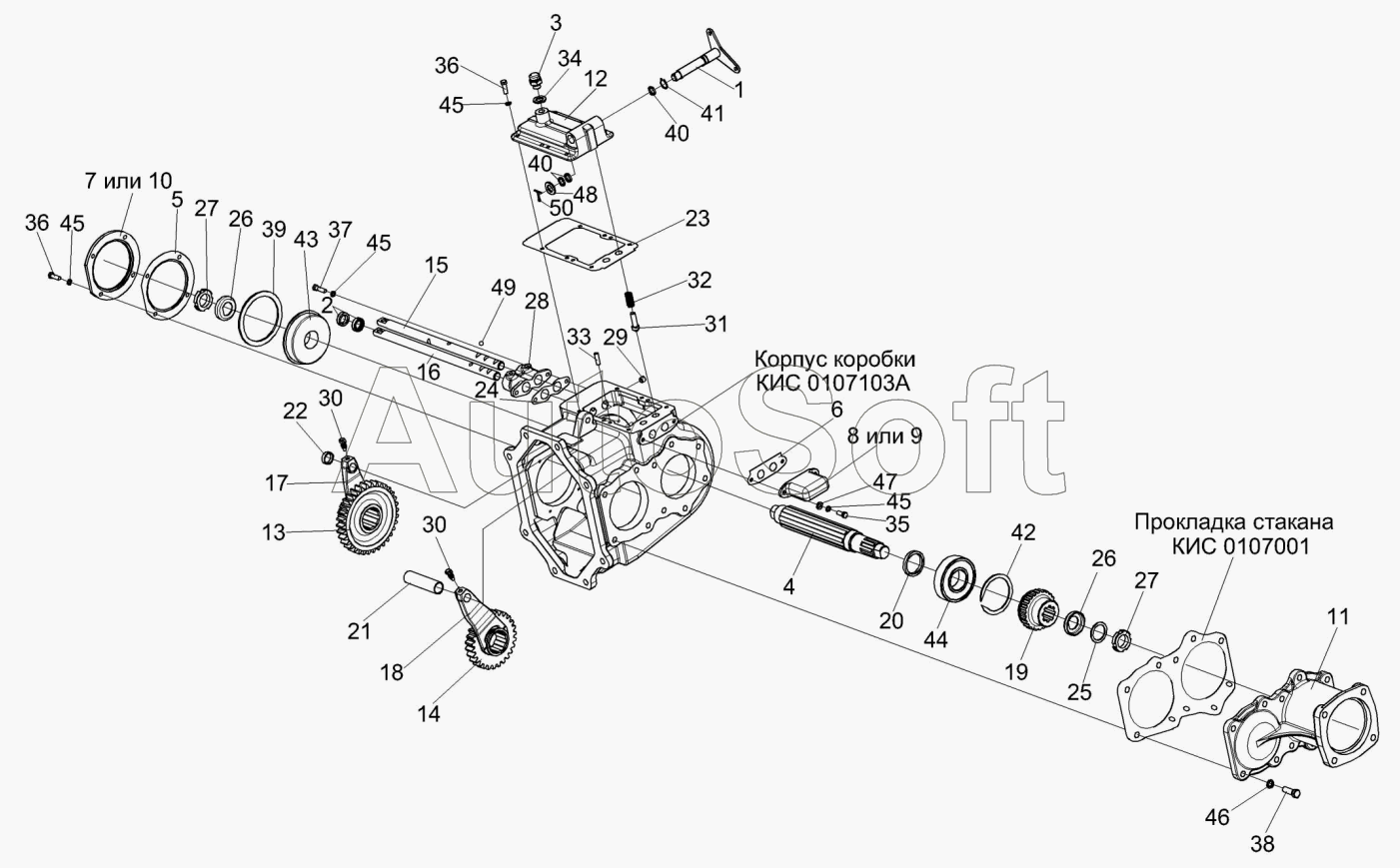

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2011). Коробка передач КГС 0107020 (лист 2)
40
40
27
27
28
29
30
30
31
32
33
34
35
36
36
37
38
39
26
26
41
42
43
44
45
45
45
45
46
47
48
49
50
КИС0107001
КИС0107103А
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0107020 | К***0 | Коробка передач | |
| КИС0107001 | К***1 | Прокладка стакана | |
| КИС0107103А | К***А | Корпус коробки | |
| 1 | К***А | Валик | |
| 2 | К***0 | Манжета | |
| 3 | Р***0 | Сапун | |
| 4 | К***6 | Вал | |
| 5 | К***А | Прокладка | |
| 6 | К***4 | Прокладка крышки штока | |
| 7 | К***7 | Крышка подшипника | |
| 8 | К***9 | Крышка | |
| 9 | К***1 | Крышка | |
| 10 | К***А | Крышка подшипника | |
| 11 | К***8 | Стакан | |
| 12 | К***1 | Крышка | |
| 13 | К***Г | Блок шестерен | |
| 14 | К***5 | Шестерня | |
| 15 | К***6 | Шток переключения I и III передач | |
| 16 | К***7 | Шток переключения II передачи | |
| 17 | К***1 | Вилка переключения I и III передач | |
| 18 | К***2 | Вилка переключения II передачи | |
| 19 | К***3 | Полумуфта | |
| 20 | К***7 | Кольцо упорное | |
| 21 | К***3 | Ограничитель | |
| 22 | К***1 | Ограничитель | |
| 23 | 0***А | Прокладка | |
| 24 | 0***9 | Прокладка | |
| 25 | 4***8 | Кольцо | |
| 26 | 4***9 | Шайба замочная | |
| 27 | 4***А | Гайка | |
| 28 | 5***А | Кронштейн | |
| 29 | 6***0 | Пробка | |
| 30 | 6***Б | Болт штока | |
| 31 | 6***А | Фиксатор | |
| 32 | 6***6 | Пружина | |
| 33 | 6***7 | Штифт | |
| 34 | Р***2 | Прокладка | |
| 35 | Б***6 | Болт М8-6ех20-7796 | |
| 36 | Б***6 | Болт М8-6ех25-7796 | |
| 37 | Б***6 | Болт М8 6ех30-7796 | |
| 38 | Б***6 | Болт М12-6ех35-7796 | |
| 39 | у***3 | Кольцо упорное 110-2893 | |
| 40 | 0***3 | Кольцо 016-020-25-2-2-18829-9833 | |
| 41 | В***2 | Кольцо В20-13942 | |
| 42 | В***0 | Кольцо В78-13940 | |
| 43 | 5***3 | Подшипник | |
| 44 | 3***8 | Подшипник 309 -8338 | |
| 45 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 46 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 47 | Ш***1 | Шайба С.8.01-11371 | |
| 48 | Ш***1 | Шайба С.16.01-11371 | |
| 49 | Ш***2 | Шарик Б 10-200-3722 | |
| 50 | Ш***7 | Шплинт 3,2х25-397 |
