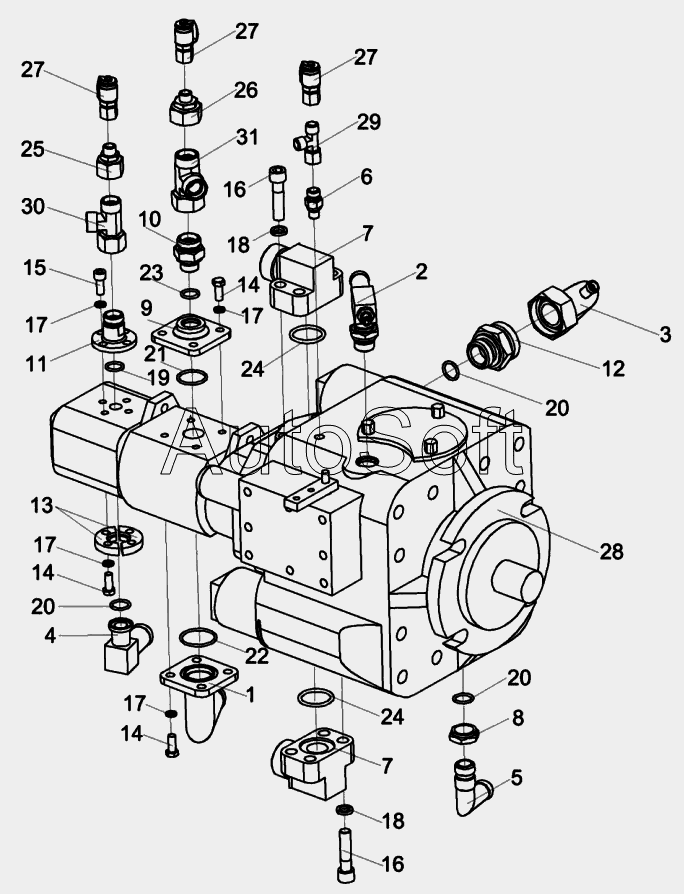

Каталог запасных частей к технике: Гомсельмаш КВК-6025 (2015). Гидронасос трехсекционный КСК-6025-0601100
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
14
15
16
16
17
17
17
17
18
18
19
20
20
20
21
22
23
24
24
25
26
27
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСК-6025-0601100 | К***0 | Гидронасос трехсекционный | |
| 1 | К***0 | Фланец | |
| 2 | К***0 | Угольник | |
| 3 | К***0 | Угольник | |
| 4 | К***0 | Угольник | |
| 5 | К***0 | Угольник ввертный | |
| 6 | К***7 | Штуцер | |
| 7 | К***9 | Фланец | |
| 8 | К***2 | Контргайка | |
| 9 | К***1 | Фланец | |
| 10 | К***1 | Штуцер | |
| 11 | К***6 | Фланец | |
| 12 | К***2 | Штуцер | |
| 13 | У***7 | Полуфланец | |
| 14 | Б***6 | Болт М8-6ex20-7796 | |
| 15 | В***8 | Винт М8-6eх20-11738 | |
| 16 | В***8 | Винт М12-6eх50-11738 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 19 | 0***3 | Кольцо 017-021-25-2-2-18829/9833 | |
| 20 | 0***3 | Кольцо | |
| 21 | 0***3 | Кольцо 030-034-25-2-2-18829/9833 | |
| 22 | 0***3 | Кольцо 038-042-25-2-2-18829/9833 | |
| 23 | 1***R | Кольцо уплотнительное | |
| 24 | Г***3 | Кольцо уплотнительное | |
| 25 | R***F | Переходник | |
| 26 | R***F | Переходник | |
| 27 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 28 | (***N | Тандем насосов | |
| 29 | E***F | Тройник | |
| 30 | E***F | Тройник | |
| 31 | E***F | Тройник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
