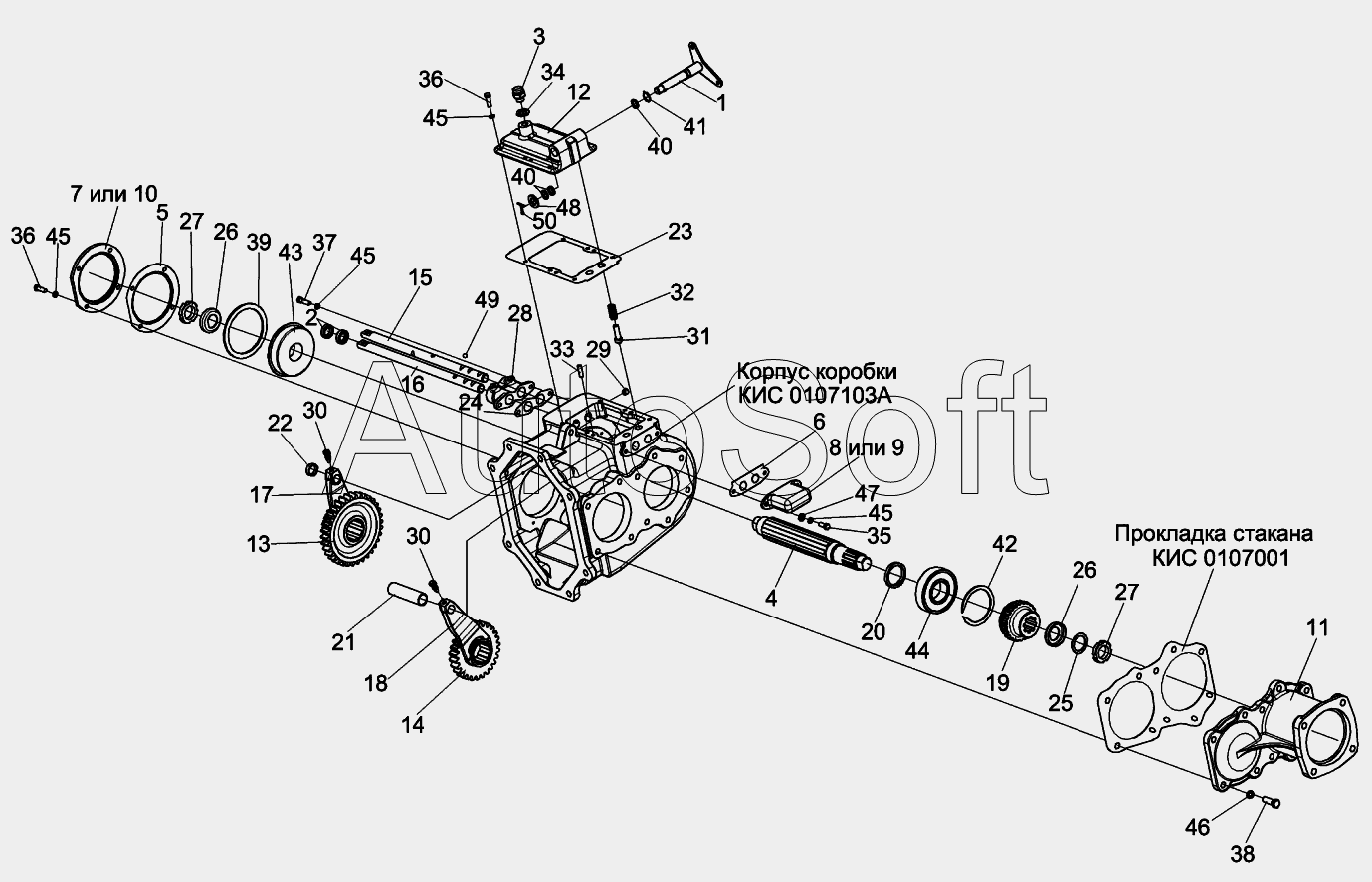

Каталог запасных частей к технике: Гомсельмаш КВК-6025 (2015). Коробка передач КГС 0107020
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
30
31
32
33
34
35
36
36
37
38
39
40
40
41
42
43
44
45
45
45
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0107020 | К***0 | Коробка передач | |
| 1 | К***А | Валик | |
| 2 | B***7 | Манжета | |
| 2 | C***G | Манжета | |
| 3 | Р***0 | Сапун | |
| 4 | К***8 | Вал | |
| 5 | К***А | Прокладка | |
| 6 | К***4 | Прокладка крышки штока | |
| 7 | К***7 | Крышка подшипника | |
| 8 | К***9 | Крышка | |
| 9 | К***1 | Крышка | |
| 10 | К***А | Крышка подшипника | |
| 11 | К***8 | Стакан | |
| 12 | К***1 | Крышка | |
| 13 | К***7 | Блок шестерен | |
| 14 | К***6 | Шестерня | |
| 15 | К***6 | Шток переключения I и III передач | |
| 16 | К***7 | Шток переключения II передачи | |
| 17 | К***1 | Вилка переключения I и III передач | |
| 18 | К***2 | Вилка переключения II передачи | |
| 19 | К***3 | Полумуфта | |
| 20 | К***7 | Кольцо упорное | |
| 21 | К***3 | Ограничитель | |
| 22 | К***1 | Ограничитель | |
| 23 | 0***А | Прокладка | |
| 24 | П***9 | Прокладка | |
| 25 | 4***8 | Кольцо | |
| 26 | 4***9 | Шайба замочная | |
| 27 | 4***А | Гайка | |
| 28 | 5***А | Кронштейн | |
| 29 | 6***0 | Пробка | |
| 30 | 6***Б | Болт штока | |
| 31 | 6***А | Фиксатор | |
| 32 | 6***6 | Пружина | |
| 33 | 6***7 | Штифт | |
| 34 | Р***2 | Прокладка | |
| 35 | Б***6 | Болт М8-6ех20-7796 | |
| 36 | Б***6 | Болт М8-6ех25-7796 | |
| 37 | Б***6 | Болт М8 6ех30-7796 | |
| 38 | Б***6 | Болт М12-6ех35-7796 | |
| 39 | 1***3 | Кольцо упорное 110-2893 | |
| 40 | 0***3 | Кольцо 016-020-25-2-2-18829/9833 | |
| 41 | В***2 | Кольцо В20-13942 | |
| 42 | В***0 | Кольцо В78-13940 | |
| 43 | 5***3 | Подшипник 50408-2893 | |
| 44 | 3***8 | Подшипник 309 -8338 | |
| 45 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 46 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 47 | Ш***1 | Шайба С.8.01-11371 | |
| 48 | Ш***1 | Шайба С.16.01-11371 | |
| 49 | Ш***2 | Шарик Б 10-200-3722 | |
| 50 | Ш***7 | Шплинт 3,2x25-397 |
