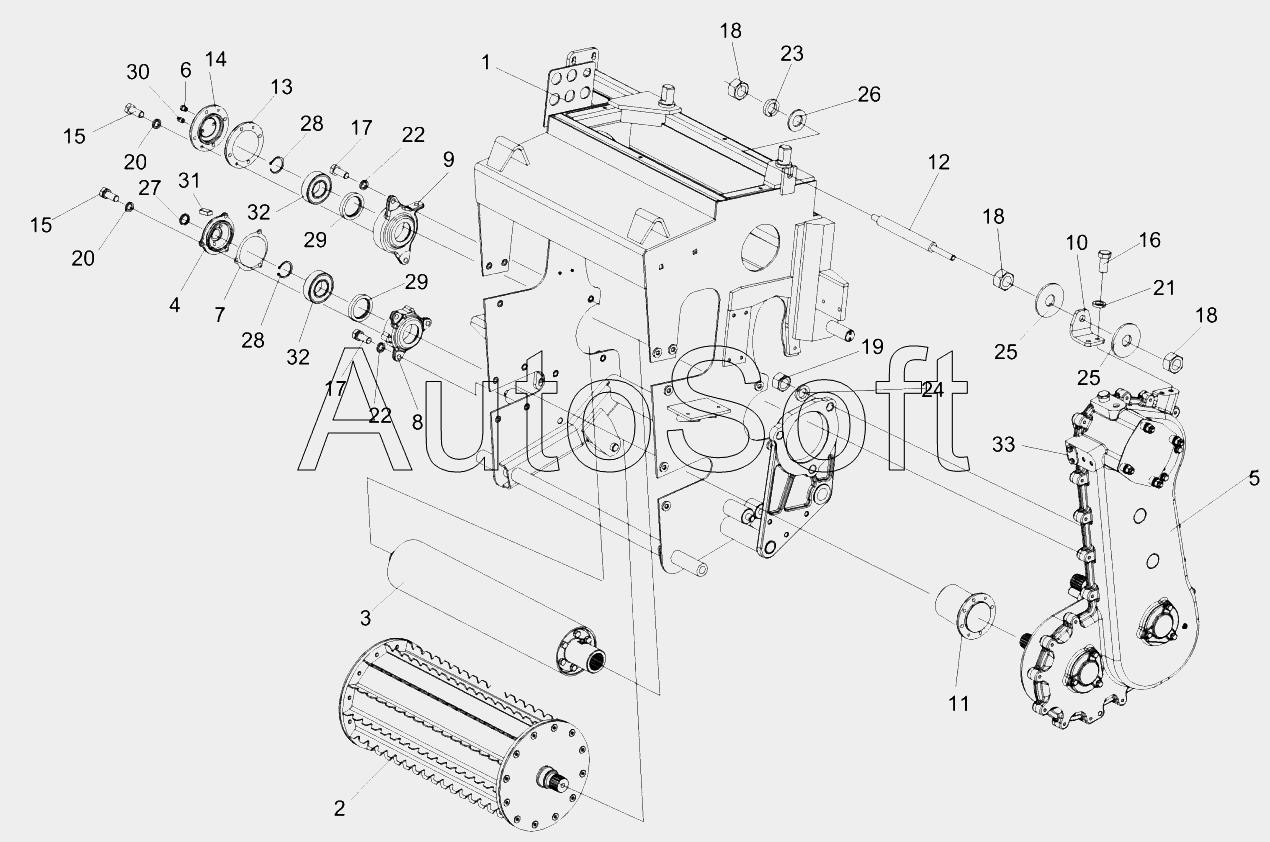

Каталог запасных частей к технике: Гомсельмаш КВК-6025 (2015). Установка вальцев нижних
25
25
17
17
18
18
18
19
20
20
21
22
22
23
24
16
26
27
28
28
29
29
30
31
32
32
33
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0111330 | К***0 | Крышка | |
| КСК-6025-0151000 | К***0 | Аппарат питающий | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Валец нижний передний | |
| 3 | К***0 | Валец гладкий | |
| 4 | К***0 | Крышка | |
| 5 | К***0 | Редуктор | |
| 6 | К***0 | Клапан предохранительный | |
| 7 | К***3 | Прокладка | |
| 8 | К***2 | Корпус | |
| 9 | К***1 | Корпус | |
| 10 | К***2 | Кронштейн | |
| 11 | К***5 | Фланец | |
| 12 | К***3 | Ось | |
| 13 | К***4 | Прокладка | |
| 14 | К***6 | Крышка | |
| 15 | Б***6 | Болт М8-6ex20-7796 | |
| 16 | Б***6 | Болт М10-6eх20-7796 | |
| 17 | Б***6 | Болт М12-6eх25-7796 | |
| 18 | Г***5 | Гайка М14-6G-5915 | |
| 19 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 25 | Ш***8 | Шайба C 14.01-6958 | |
| 26 | Ш***1 | Шайба C.14.01-11371 | |
| 27 | В***2 | Кольцо В23-13942 | |
| 28 | В***2 | Кольцо | |
| 29 | 1***2 | Манжета 1.2-50х70-8752 | |
| 30 | 1***3 | Масленка 1.2.Ц6-19853 | |
| 31 | Ш***0 | Шпонка 8х7х20-23360 | |
| 32 | 2***1 | Подшипник | |
| 33 | Д***3 | Датчик бесконтактный оборотов |
