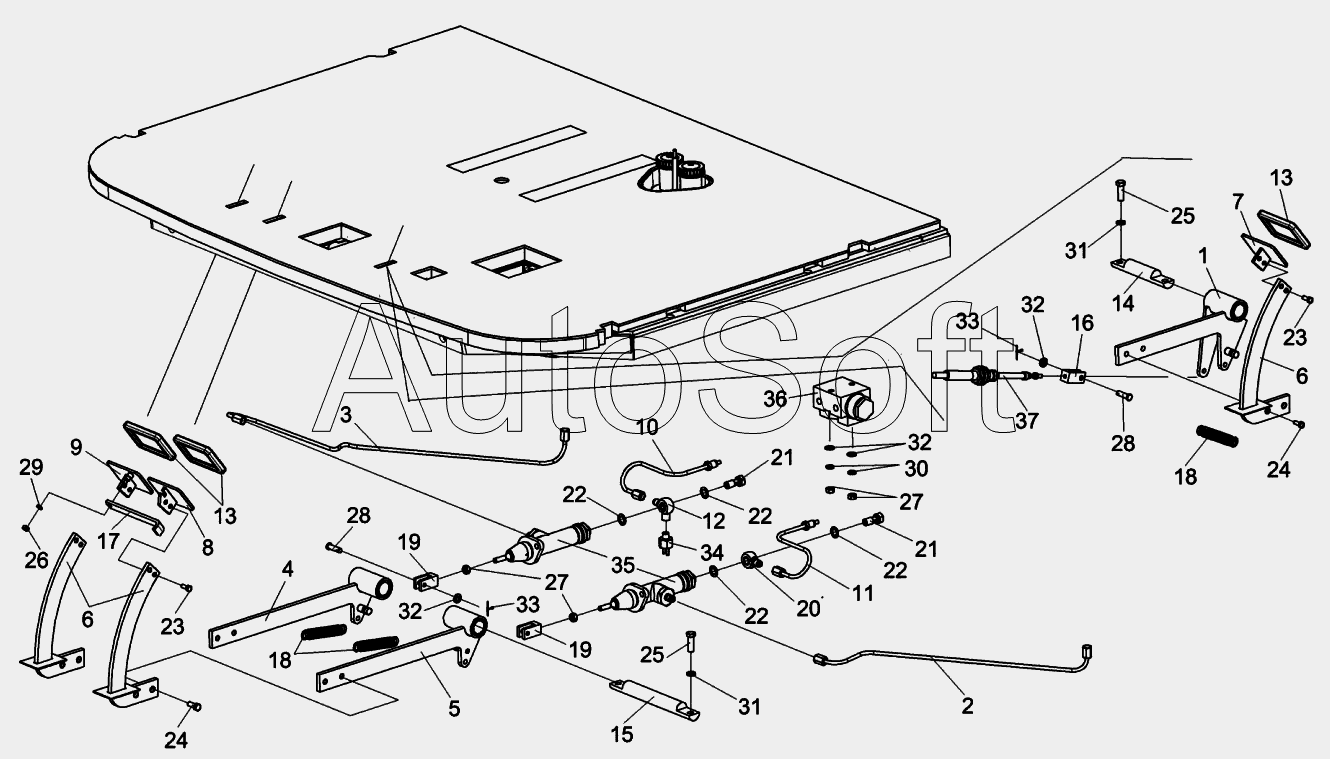

Каталог запасных частей к технике: Гомсельмаш КВК-6025 (2015). Площадка управления КСК-6025-0119000
29
20
21
21
22
22
22
22
23
23
24
24
25
25
26
27
27
28
28
19
19
30
31
31
32
32
32
33
33
34
35
36
37
10
1
2
3
4
5
6
6
7
8
9
11
12
13
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСК-6025-0119000 | К***0 | Площадка управления | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Рычаг | |
| 5 | К***1 | Рычаг | |
| 6 | К***0 | Рычаг | |
| 7 | К***0 | Педаль | |
| 8 | К***0 | Педаль | |
| 9 | К***0 | Педаль | |
| 10 | К***0 | Трубопровод | |
| 11 | К***1 | Трубопровод | |
| 12 | У***0 | Угольник | |
| 13 | К***2 | Подушка | |
| 14 | К***5 | Ось | |
| 15 | К***6 | Ось | |
| 16 | К***1 | Вилка | |
| 17 | У***6 | Планка | |
| 18 | У***А | Пружина | |
| 19 | У***1 | Вилка | |
| 20 | У***2 | Угольник | |
| 21 | 5***3 | Болт | |
| 22 | 7***5 | Прокладка | |
| 23 | Б***8 | Болт М6-6eх16-7798 | |
| 24 | Б***6 | Болт М8-6ex20-7796 | |
| 25 | Б***6 | Болт М10-6ex30-7796 | |
| 26 | Г***5 | Гайка М6-6G-5915 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | О***0 | Ось 6-8 b12Х30-9650 | |
| 29 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 32 | Ш***1 | Шайба C.8.01-11371 | |
| 33 | Ш***7 | Шплинт 2x20-397 | |
| 34 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 35 | Е***3 | Главный цилиндр | |
| 36 | 3***1 | Регулятор давления | |
| 37 | 1***0 | Трос дистанционного управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
