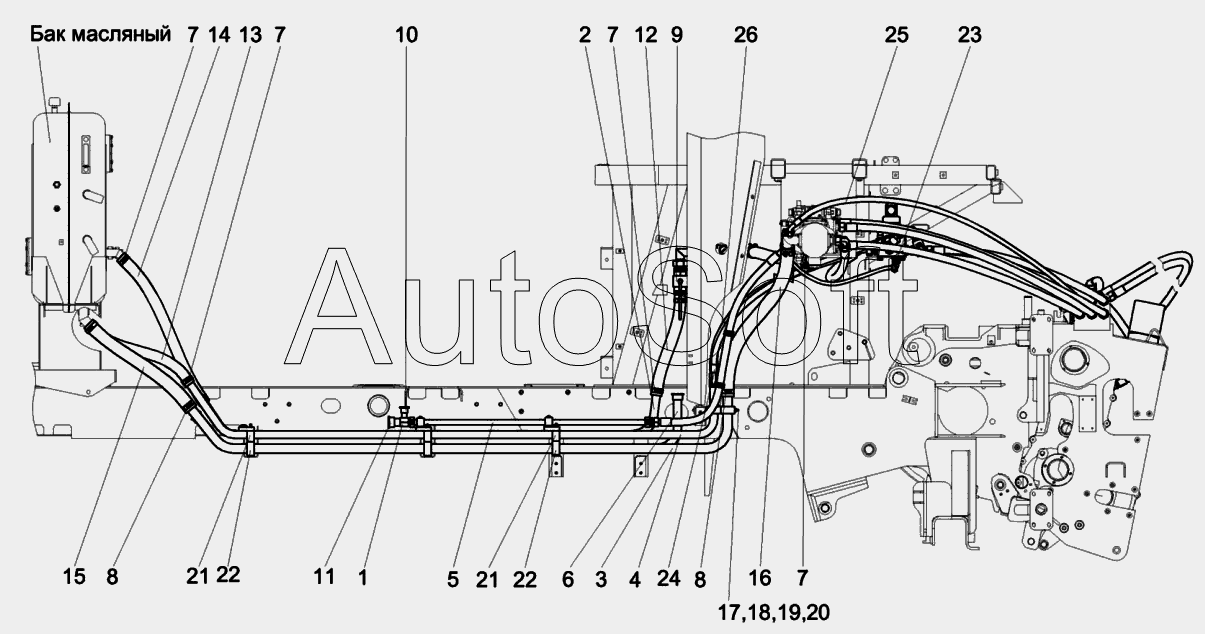

Каталог запасных частей к технике: Гомсельмаш КВК-6025 (2015). Гидропривод питающего аппарата и адаптеров КСК-6025-0604000
1
2
3
4
5
6
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСК-6025-0604000 | К***0 | Гидропривод питающего аппарата и адаптеров | |
| 1 | К***0 | Тройник | |
| 2 | К***0 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Трубопровод | |
| 7 | А***0 | Хомут стяжной | |
| 8 | А***0 | Хомут стяжной | |
| 9 | К***0 | Кран | |
| 10 | З***3 | Заглушка | |
| 11 | З***5 | Заглушка | |
| 12 | Р***9 | Рукав всасывающий 17 G-20 | |
| 13 | Р***3 | Рукав всасывающий 17 G-20 | |
| 14 | Р***2 | Рукав | |
| 15 | Р***4 | Рукав Рукав всасывающий 17 G-24 (SAE 100 R4) DN38 L=(580±5) мм | |
| 16 | Р***5 | Рукав Рукав всасывающий 17 G-24 (SAE 100 R4) DN38 L=(1000±5) мм | |
| 17 | С***4 | Шпилька | |
| 18 | Г***5 | Гайка М6-6G-5915 | |
| 19 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 20 | Ш***8 | Шайба C 6.01-6958 | |
| 21 | 5***H | Зажим | |
| 22 | 5***H | Зажим | |
| 23 | Р***° | Рукав высокого давления | |
| 24 | Р***° | Рукав высокого давления | |
| 25 | Р***° | Рукав высокого давления | |
| 26 | Р***° | Рукав высокого давления |
