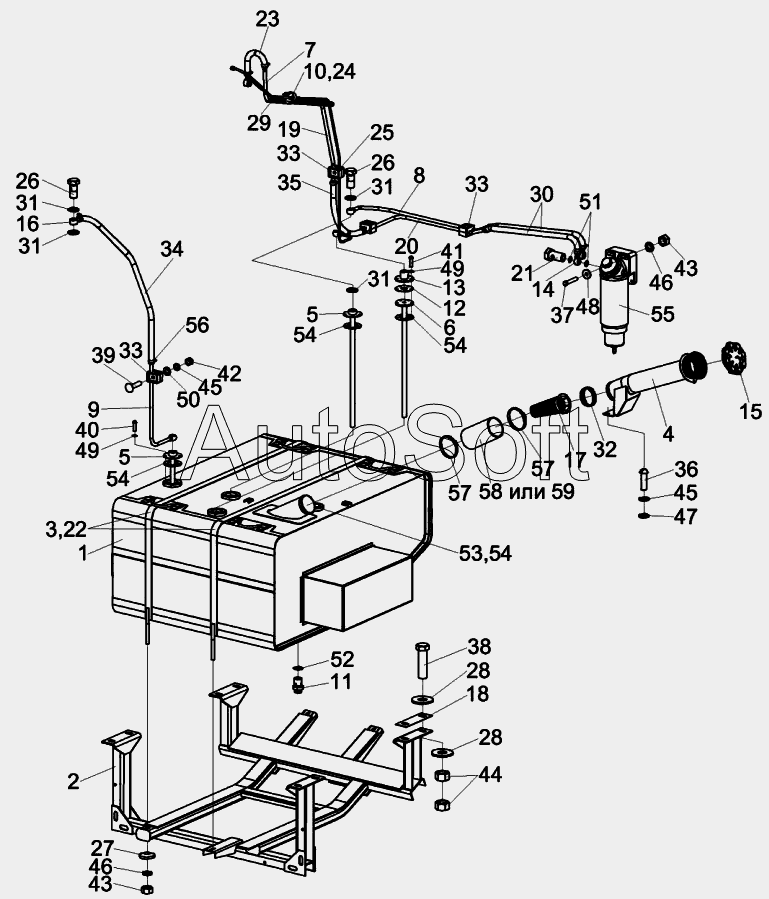

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСК-6025-0123000 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Бак топливный | |
| 2 | К***0 | Рама | |
| 3 | К***0 | Хомут | |
| 4 | К***0 | Горловина | |
| 5 | К***0 | Труба сливная | |
| 6 | К***0 | Труба заборная | |
| 7 | К***0 | Топливопровод сливной | |
| 8 | К***0 | Топливопровод заборный | |
| 9 | К***0 | Топливопровод сливной | |
| 10 | А***0 | Хомут стяжной | |
| 11 | К***0 | Клапан сливной | |
| 12 | К***0 | Клапан | |
| 13 | К***0 | Корпус | |
| 14 | К***0 | Штуцер | |
| 15 | К***0 | Крышка | |
| 16 | У***0 | Штуцер | |
| 17 | 1***6 | Фильтр 1606 | |
| 18 | К***4 | Пластина регулировочная | |
| 19 | К***9 | Топливопровод заборный | |
| 20 | К***3 | Топливопровод заборный | |
| 21 | К***1 | Болт специальный | |
| 22 | К***2 | Уплотнитель | |
| 23 | К***2 | Рукав 12х20-1,6-10362 | |
| 24 | К***3 | Уплотнение | |
| 25 | К***9 | Прокладка | |
| 26 | К***А | Болт специальный | |
| 27 | К***5 | Шайба сферическая | |
| 28 | К***2 | Шайба | |
| 29 | К***1 | Оплетка | |
| 30 | Р***3 | Рукав 12х20-1,6-10362 | |
| 31 | У***1 | Шайба | |
| 32 | У***2 | Пружина | |
| 33 | У***А | Брус | |
| 34 | У***8 | Рукав | |
| 35 | У***7 | Рукав | |
| 36 | Б***6 | Болт М8-6ex20-7796 | |
| 37 | Б***6 | Болт М12-6eх70-7796 | |
| 38 | Б***6 | Болт М16-6eх60-7796 | |
| 39 | Б***2 | Болт М8-6eх35-7802 | |
| 40 | В***3 | Винт B.М5-6eх18-17473 | |
| 41 | В***3 | Винт B.М5-6eх25-17473 | |
| 42 | Г***6 | Гайка М8-6G-2526 | |
| 43 | Г***5 | Гайка М12-6G-5915 | |
| 44 | Г***5 | Гайка М16-6G-5915 | |
| 45 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 46 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 47 | Ш***8 | Шайба C 8.01-6958 | |
| 48 | Ш***8 | Шайба C 12.01-6958 | |
| 49 | Ш***1 | Шайба C.5.01-11371 | |
| 50 | Ш***1 | Шайба C.8.01-11371 | |
| 51 | П***8 | Прокладка 16 АД0-23358 | |
| 52 | П***8 | Прокладка 30 М3-23358 | |
| 53 | Д***1 | Датчик | |
| 54 | 2***6 | Прокладка | |
| 55 | P***0 | Фильтр топливный | |
| 56 | T***3 | Хомут червячный TORRO 12-22/9 C7W3 | |
| 57 | T***2 | Хомут червячный | |
| 58 | П***5 | Шланг гибкий армированный | |
| 59 | P***5 | Шланг PROTAPE PUR 331 MHF Ф75 |
